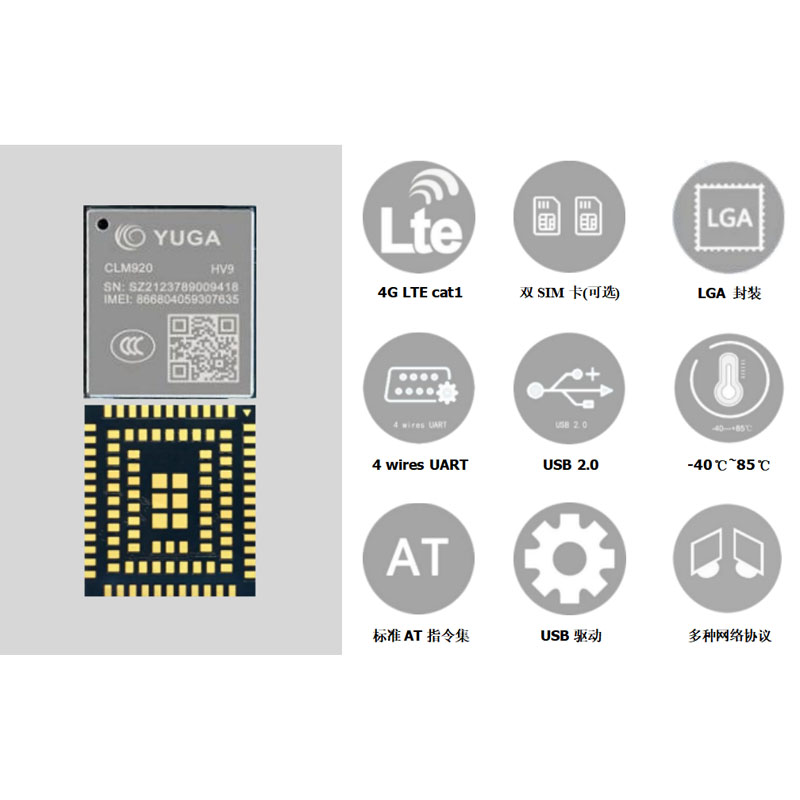

域格CLM920-HV9 国内Cat1 LGA通信模块｜配套CLR970-HV9工业嵌入底板

产品简介

深圳市力成芯科技有限公司为上海域格官方正规授权代理商，原厂供应CLM920-HV9国内LTE Cat1 LGA通信模块，可搭配专用CLR970-HV9一体化工业嵌入底板成套配套使用；模块采用17.7×15.8mm超小型LGA贴片封装，搭载成熟ASR1602低功耗芯片，完整覆盖国内移动/联通/电信2G/4G全频段；硬件支持单SIM/双卡单待两种配置，内置三路UART、PCM音频、SPI、ADC等丰富工业外设，休眠功耗指标优异；支持FOTA远程升级、RNDIS/PPP双拨号，适配Windows/Linux/Android/WinCE全系统；极限-40℃低温至+85℃高温稳定工作，原厂具备CCC、SRRC、RoHS全套国内入网资质，广泛用于共享设备、公网对讲、资产追踪、工业采集终端等国内物联网整机，配套CLR970-HV9底板规格书、AT指令、驱动、认证全套开发资料，提供硬件选型、整机集成一对一技术对接。

产品核心优势

• 超小型17.7×15.8mm LGA贴片封装，节省整机PCB布局空间，适配大批量量产项目
• ASR1602低功耗方案，关机电流＜6.5uA、休眠＜2mA，有效延长电池类终端续航时长
• 国内移动联通电信全频段覆盖，FDD/TDD LTE+GSM多模通用，单一型号适配国内各类运营商场景
• 可选单SIM/双卡单待硬件版本，面向多运营商切换设备无需调整硬件PCB设计
• 三路独立UART、PCM音频、SPI、多路ADC、PWM丰富外设，工控、语音类终端可直接拓展功能
• PCM+音频功放双音频输出架构，原生支撑公网POC对讲、户外广播喇叭语音业务
• RNDIS/PPP双拨号协议，可通过AT指令灵活切换，兼容市面各类嵌入式主控设备
• FOTA空中远程批量升级机制，大批量部署共享终端可远程更新固件，降低线下运维投入
• 3.3~4.2V标准模块供电规格，搭配CLR970-HV9底板可拓展至5~16V整机宽压输入
• 工业级宽温性能，常规工作区间-30~75℃，极限工况可达-40~+85℃，户外机柜、露天终端长期稳定运行
• 内置完整MQTT/IPv4/IPv6物联网协议栈，可快速对接国内主流物联网云平台，缩短整机开发周期
• 原厂配套CCC无线电、SRRC型号核准、RoHS环保全套认证文件，整机送检无需重复开展射频测试

HV9型号后缀命名释义

CLM920-HV9 全系列完整型号对照表

CLM920-HV9 完整硬件参数

适配整机行业应用场景

采购选型常见问题FAQ

• 1、CLM920-HV9模块能否搭配CLR970系列底板成套配套使用？答：可匹配专用CLR970-HV9底板，硬件引脚完全对应，可直接焊接装配，无需单独重新设计PCB。
• 2、双卡D版本是否支持自动切换运营商网络？答：双卡采用单待架构，可通过AT指令切换使用卡槽，适配多区域、多运营商布局的共享类终端。
• 3、V2 72Pin精简版本与109Pin版本存在哪些差异？答：V2精简引脚删减闲置外设接口，整机PCB占用面积更小，成本更优；109Pin全引脚版本适用于多路串口、多路音频拓展的工控设备。
• 4、模块休眠功耗较低，是否适配电池供电类终端？答：休眠电流低于2mA，关机为微安级功耗表现，共享单车、电池供电追踪设备续航表现提升显著。
• 5、该模块是否可实现POC公网对讲语音业务？答：模块自带完整PCM音频通路，外接功放即可搭建景区广播、工地对讲类整机方案。
• 6、国内整机量产是否具备完整CCC、SRRC资质？答：CLM920-HV9原厂持有全套无线电认证文件，整机送检无需重复开展射频相关测试。
• 7、研发阶段如何获取样品进行整机调试？答：深圳市力成芯常备HV全系列模块、CLR970-HV9底板现货，可对接商务渠道办理试样相关流程，同步配套完整调试资料。
