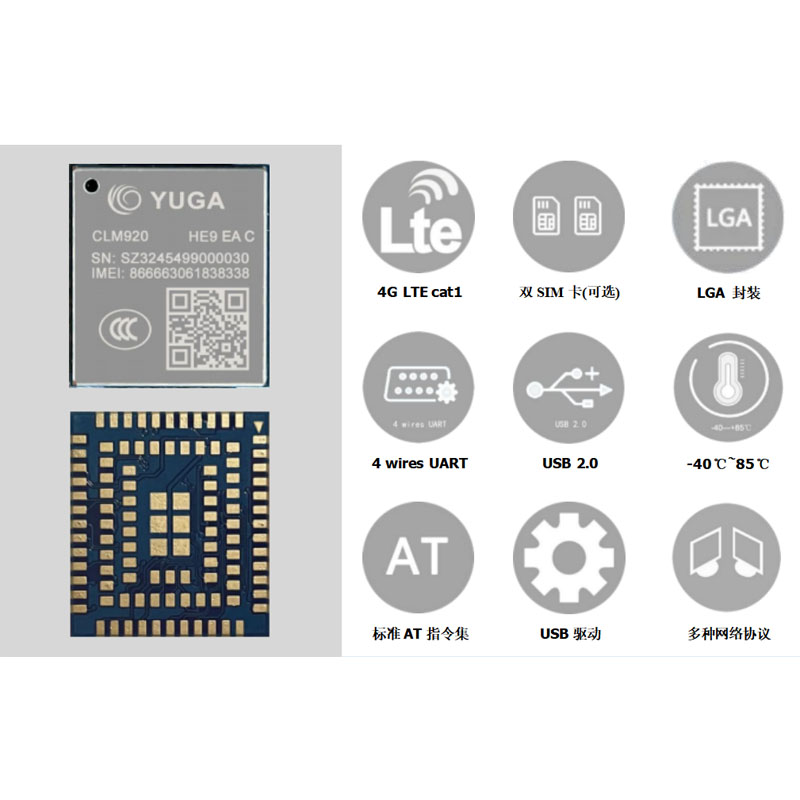

域格ASR平台Cat.1通信模块CLM920-HE9
产品介绍
CLM920_HE9 是一款支持海外多频段的 LTE Cat1 应用型模块。小尺寸，超高性价比，支持最 高 10Mbps 下载速率和 5Mbps上传速率。CLM920_HE9 物联网模块具有强大的可扩展能力，内置 了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能，为客户的应用提供了 极大的灵活性和易集成性，可应用于如 FWP、安防等等。
产品优势
支持 FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LGA 封装，适用于 M2M 设计
性能稳定，性价比高
RoHS/Reach*/CE/NCC*认证
应用场景广泛
CLM920_HE9 是一款支持海外多频段的 LTE Cat1 应用型模块。小尺寸，超高性价比，支持最 高 10Mbps 下载速率和 5Mbps上传速率。CLM920_HE9 物联网模块具有强大的可扩展能力，内置 了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能，为客户的应用提供了 极大的灵活性和易集成性，可应用于如 FWP、安防等等。
产品优势
支持 FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LGA 封装，适用于 M2M 设计
性能稳定，性价比高
RoHS/Reach*/CE/NCC*认证
应用场景广泛
| 模组型号 | PCM&SPI 接口：×1 ADC 接口： ×2 I2C： ×1 状态指示： ×2（NET_STATUS/STATUS） 天线接口： ×1 PWM 接口： ×1 |
|||||
| CLM920 HE9 B1/B3/B5/B7/B8/B20 CLM920 HE9 EA B1/B3/B5/B7/B8/B28 CLM920 HE9 EU B1/B3/B7/B8/B20/B28 CLM920 HE9 NA B2/B4/B5/B12/B13/B17/B66 |
||||||
| 射频特性 | ||||||
| Class 3 (23dBm ±2dB) for LTE FDD bands | ||||||
| 一般特性 | 音频功能特性 | |||||
| 封装： LGA 封装 尺寸(mm) ： (17.7±0.1) X (15.8±0.1) X (2.3± 0.15) 工作电压： 3.3V-4.2V 典型电压 3.7V 正常工作温度：-30℃ - +75℃ 极限工作温度：-40℃ - +85℃ 工作湿度： RH5%~RH95% AT 命令： 满足 3GPP TS27.007 指令集 关机电流： <20uA 休眠电流： <3mA |
编解码模式： MP3/AMR/WAV 1. PWM 输出+音频 PA 实现音频播放 2. PCM+外置 CODEC 实现音频播放 |
|||||
| 数据特性 |
||||||
| LTE FDD: Max 10Mbps(DL) ，5Mbps(UL) | ||||||
| 其他特性 | ||||||
| FOTA： 空中下载固件升级 协议栈: CP/UDP/PPP/FTP/HTTP/SMTP/ MQTT/PING 驱动： RIL：Android USB RNDIS：Windows USB RNDIS：Linux USIM1 卡支持热插拔检测 |
||||||
| 应用接口 | ||||||
| (U)SIM 接口： ×2（1.8V/3.0V） USB 2.0 接口： ×1 UART 接口： ×3（主/调试/辅助） |
||||||
