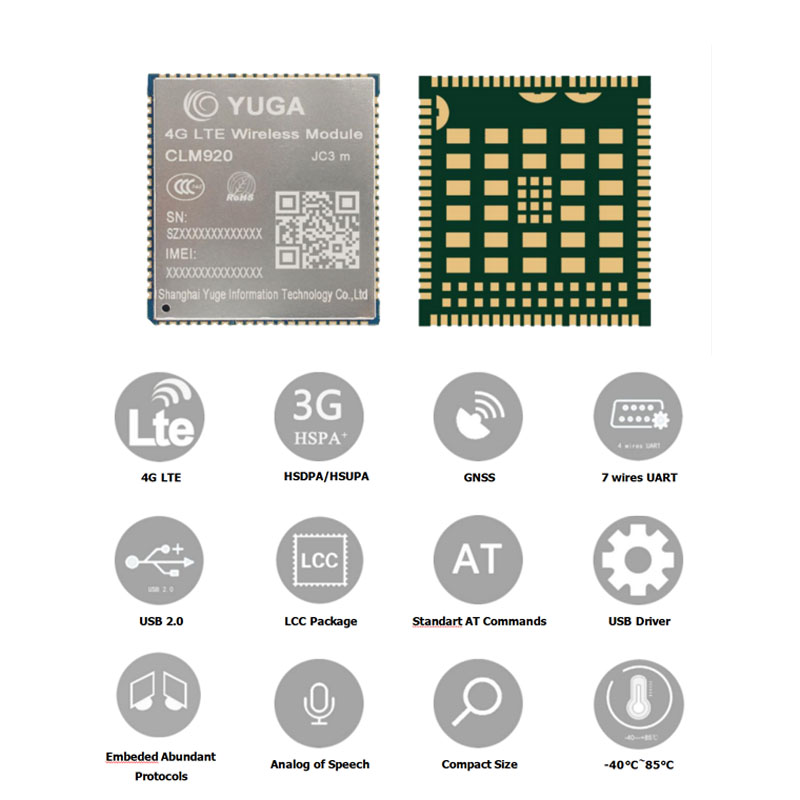

域格ASR1803平台Cat.4系列通信模块CLM920-JC3
产品介绍
CLM920_JC3 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块 。支持最高 150Mbps 下行速率和 50Mbps 上行速率，具有高性价比；同时在封装上兼容 CLM920_NC3 等系列模 块，具有强大的可扩展能力。
CLM920_JC3 内置多星座高精度定位 GNSS(GPS/GLONASS/BeiDou/Galileo)接收机，在简化产品 设计的同时，还大大提升了定位速度和精度。
CLM920_JC3 内置噪音抑制和回升消除技术，具有很高的信噪比和宽带宽性能。支持模拟语音， 可应用于如云喇叭等多媒体智能领域。
CLM920_JC3 支持外拓 WIFI 功能。
CLM920_JC3 内置了丰富的网络协议，集成多个工业标准接口；并支持多种驱动和软件功能（适 用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用 提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平 板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC ROHS 认证
支持模拟语音/WLAN 等丰富的多媒体硬件接口和数据接口，满足广泛的智能应用需求
适用国家：中国、越南、老挝、缅甸、柬埔寨、印度、印度尼西亚、阿富汗、阿塞拜疆、巴林、约旦、阿曼、叙利亚、斯里兰卡、保加利亚、马达加斯加、马拉维、毛里求斯、南非共和国、苏丹、赞比亚、津巴布韦等
CLM920_JC3 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块 。支持最高 150Mbps 下行速率和 50Mbps 上行速率，具有高性价比；同时在封装上兼容 CLM920_NC3 等系列模 块，具有强大的可扩展能力。
CLM920_JC3 内置多星座高精度定位 GNSS(GPS/GLONASS/BeiDou/Galileo)接收机，在简化产品 设计的同时，还大大提升了定位速度和精度。
CLM920_JC3 内置噪音抑制和回升消除技术，具有很高的信噪比和宽带宽性能。支持模拟语音， 可应用于如云喇叭等多媒体智能领域。
CLM920_JC3 支持外拓 WIFI 功能。
CLM920_JC3 内置了丰富的网络协议，集成多个工业标准接口；并支持多种驱动和软件功能（适 用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用 提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平 板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC ROHS 认证
支持模拟语音/WLAN 等丰富的多媒体硬件接口和数据接口，满足广泛的智能应用需求
适用国家：中国、越南、老挝、缅甸、柬埔寨、印度、印度尼西亚、阿富汗、阿塞拜疆、巴林、约旦、阿曼、叙利亚、斯里兰卡、保加利亚、马达加斯加、马拉维、毛里求斯、南非共和国、苏丹、赞比亚、津巴布韦等
 一般特征 |
 电气参数 |
||
| 封装 | LCC 封装 | 输出 功率 |
Class 3 (23dBm ±2dB) for LTE FDD bands |
| 尺寸 | 32mm x 29mm x 2.4mm | Class 3 (23dBm ±2dB) for LTE TDD bands | |
| 工作电压 | 3.3V-4.2V 典型电压 3.7V | Class 3 (24dBm +1/-3dB) for WCDMA | |
| 正常工作温度 | -30℃ - +75℃ | 省电 功耗 | 关机电流 11uA |
| 极限工作温度 | -40℃ - +85℃ | 休眠电流 < 3mA | |
| 工作湿度 | RH5%~RH95% | 灵敏度 |
LTE B1: -101dBm(10M) |
工作频段 |
FDD LTE: B1/B3/B5/B8 | LTE B3: -100dBm(10M) | |
| TDD LTE: B34/B38/B39/B40/B41 | LTE B5: -102dBm(10M) | ||
| WCDMA: B1/B5/B8 | LTE B8: -102dBm(10M) | ||
| LTE Version | 3GPP E_UTAR Release 9 | LTE B34: -101dBm(10M) | |
| 天线 | MAIN x 1 ，DIV x 1 ，GNNS x 1 | LTE B38: -101dBm(10M) | |
| Bandwidth | 1.4/3/5/10/15/20MHz | LTE B39: -101dBm(10M) | |
| AT 命令 | 3GPP TS27.007 指令集 | LTE B40: -101dBm(10M) | |
 数据特性 |
LTE B41: -101dBm(10M) | ||
| LTE FDD | DL 150Mbps/UL 50Mbps@20M BW | WCDMA B1: -110dBm | |
| LTE TDD | DL 130Mbps/UL 35Mbps@20M BW | WCDMA B5: -112dBm | |
| DC-HSPA | DL 42Mbps/UL 5.76Mbps | WCDMA B8: -112dBm | |
| UMTS R99 | DL 384kbps/UL 384kbps | ||
 接口 |
 突出特性 |
||
| USB 接口 | x1，USB2.0，高速 480Mbps，OTG | 协议 | TCP/UDP/PPP/HTTP/NITZ/CMUX/PAP/ |
SSP 接口 |
x1 ，支持主从模式， | NDIS/NTP/HTTPS/PING/CHAP | |
| 可配置成 SPI,PCM,I2S | USB 驱动 |
Windows 各版本 | |
音频接口 |
x1 PCM 数字语音接口（I2S 可选） | WinCE 各版本 | |
| x1 麦克风接口（差分输入） | Android 各版本 | ||
| x1 32 欧姆耳机接口（差分输出） | 固件 升级 | 通过 USB 接口常规固件升级 | |
SIM 接口 |
x1 (U)SIM ，（1.8V/3.0V） | FOTA 空中固件下载升级 | |
| x3 贴片 SIM，（可选） | GNSS |
内置全球高精度定位系统 | |
| ADC 接口 | x2 （10 位采样） | GPS/GLONASS/BeiDou/Galileo(可选) | |
| I2C 接口 | x1 高速模式可支持 3.4Mbps 速 率 | 模拟 语音 * |
高信噪比，宽带宽 |
4G 网络指示 |
x1 （NET_STATUS）网络状态 | 内置噪音抑制和回升消除技术 | |
| x1 （NET_MODE）网络注册状态 | 内置数字音调器 | ||
| x1 （STATUS）模块运行状态* | 具有可编程增益调节音频放大器 | ||
UART 接口 |
x1 主串口 UART1(4/7 线主串口) | 虚拟 | 支持 USB 虚拟网卡 |
| x1 数据串口 UART2（复用口) |  认证 |
||
| x1 调试串口 DBG_UART | 中国 | CCC/SRRC/NAL | |
| RESET | x1 （低电平有效） | ||
| PWRKEY | x1 （低电平有效） | ||
通用 GPIO |
WAKEUP_IN，休眠模式控制 | ||
| W_DISABLE，飞行模式控制* | |||
