域格CLM920-HV9 G ASR1602国内Cat1+GNSS二合一定位通信模块 LGA工业物联网模组
域格CLM920-HV9 G ASR1602国内Cat1+GNSS二合一定位通信模块 LGA工业物联网模组

域格CLM920-HV9 G ASR1602国内Cat1+GNSS二合一定位通信模块 LGA工业物联网模组

内置多星座定位｜国内全网Cat1｜单/双卡可选｜-40~85℃宽温｜CCC/SRRC认证

产品简介

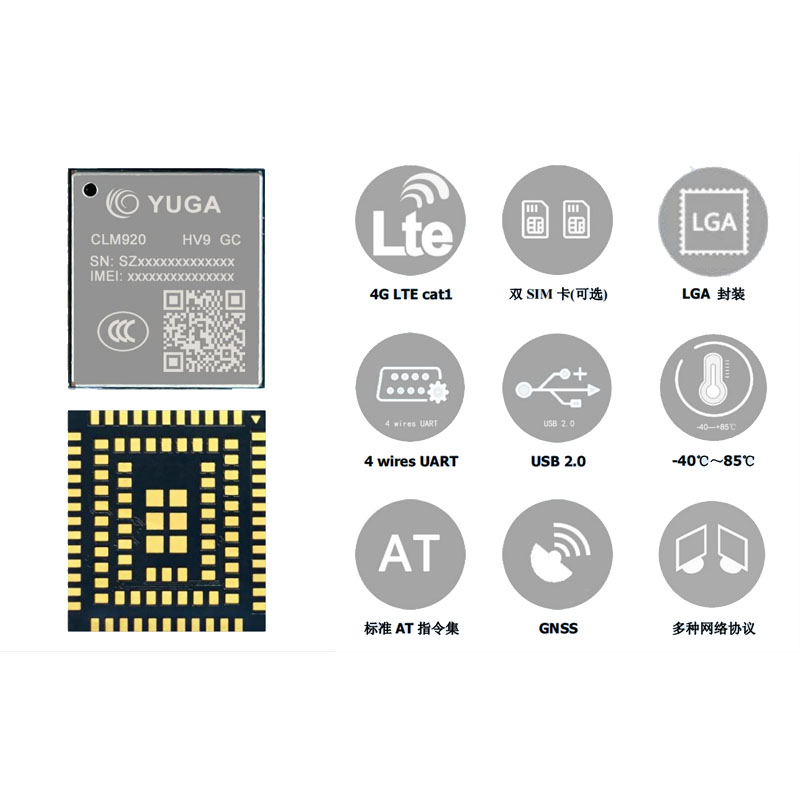

深圳市力成芯科技有限公司为上海域格官方正规授权代理商，原厂供应CLM920-HV9 G一体化Cat1+GNSS通信定位二合一模块；模组采用ASR1602低功耗芯片平台，17.7×15.8mm小型LGA贴片封装，单芯片集成4G全网通信与多星座卫星定位，省去额外外挂GPS芯片，精简整机PCB布局；完整覆盖国内移动、联通、电信全LTE频段，GNSS兼容GPS/北斗/GLONASS/Galileo/QZSS五大卫星系统，定位精度＜3米；硬件区分4MB+2MB、4MB+4MB两种闪存，支持单SIM/双卡单待配置，搭载三路UART、PCM音频、SPI、多路ADC丰富工业外设；常规-30~75℃、极限-40~+85℃宽温稳定运行，支持本地USB、FOTA远程双固件升级，适配Windows/Linux/Android全系统；原厂配套CCC无线电、SRRC型号核准、RoHS全套国内合规资质，广泛用于车载、共享设备定位、物流资产监控、户外采集终端，配套V1.2规格书、硬件手册、AT指令集、驱动全套开发资料，提供定位类整机软硬件一站式技术对接。

ASR1602低功耗Cat1 Cat1+GNSS二合一 五星座联合定位 国内全网4G频段 单/双卡灵活选配 CCC/SRRC认证

产品核心优势

  • 通信定位一体化单模块方案，无需单独外置定位芯片，缩减整机尺寸与物料成本
  • 支持GPS/北斗/GLONASS/Galileo/QZSS多系统联合搜星，城市峡谷、高架定位稳定，精度优于3米
  • ASR1602低功耗架构，关机电流仅19.5uA，休眠＜2mA，电池追踪设备超长续航
  • 国内全频段LTE Cat1兼容三大运营商，单型号适配国内所有定位类物联网终端
  • 提供C小闪存/S大容量两种Flash版本，低成本设备与复杂多业务设备分开选型
  • 单SIM/双卡单待硬件可选，多区域切换资产设备无需重新改版PCB
  • 三路独立串口+PCM语音输出，同时支持数据上报与POC对讲双业务拓展
  • 冷启动-148dB、热启动-158dB高灵敏度GNSS，室内窗边、城郊快速捕获卫星信号
  • FOTA空中批量远程升级，大批量部署追踪终端无需拆机线下维护
  • -40℃极限低温工况稳定工作，露天车载、户外资产设备全年可用
  • 原厂全套国内无线电入网资质，定位整机送检无需复测射频与定位性能

HV9 G型号完整命名释义

HV9 = ASR1602国内Cat1平台
G = 内置多星座GNSS定位功能
C=4MB+2MB闪存；S=4MB+4MB大容量闪存
S=单SIM卡槽；D=双卡单待配置

CLM920-HV9 G全系列量产型号对照表

完整模组型号 Flash内存规格 SIM硬件配置 GNSS定位
CLM920 HV9 GCS 4MB+2MB 单SIM卡 内置多星座GNSS
CLM920 HV9 GCD 4MB+2MB 双卡单待 内置多星座GNSS
CLM920 HV9 GSS 4MB+4MB 单SIM卡 内置多星座GNSS
CLM920 HV9 GSD 4MB+4MB 双卡单待 内置多星座GNSS

完整硬件与定位技术参数

模组完整型号 CLM920-HV9 G Cat1+GNSS二合一通信定位模块
基带芯片平台 ASR1602
通信制式标准 LTE Cat.1 3GPP R13
4G传输速率 FDD下行10Mbps / 上行5Mbps；TDD下行8.96Mbps / 上行3.1Mbps
物理封装尺寸 17.7mm × 15.8mm × 2.3mm LGA贴片
国内LTE全频段 FDD B1/B3/B5/B8；TDD B34/B38/B39/B40/B41；GSM 900/1800
GNSS卫星系统 GPS/BDS/GLONASS/Galileo/QZSS五星座联合定位
定位性能指标 平面定位精度＜3m；冷启动灵敏度-148dBm；热启动-158dBm；重捕获-159dBm
模块供电电压 3.4V ~ 4.2V，典型3.8V
功耗参数 关机电流19.5uA；休眠静态电流＜2mA
射频发射功率 Class 3，23dBm±2dB
硬件外设接口 USB2.0、3路UART、双SIM卡槽、PCM音频、SPI、2路ADC、I2C、多路PWM、双射频天线
音频编码支持 MP3/AMR/WAV；PWM外放、CODEC耳机双音频输出
内置网络协议 TCP/UDP/PPP/FTP/HTTP/HTTPS/MQTT/PING/IPv4/IPv6
固件升级方式 本地USB升级 + FOTA空中远程升级
适配操作系统 Windows / Linux / Android 全套官方驱动
工作温度区间 常规-30℃ ~ +75℃；极限-40℃ ~ +85℃
国内合规认证 CCC无线电、SRRC型号核准、RoHS环保认证

整机适配定位类应用场景

车载GPS追踪定位终端
共享设备防盗定位器
物流资产监控设备
户外工业采集终端
电动车防盗定位模块
官方全套开发资料
CLM920-HV9 G V1.2规格书｜硬件手册｜完整AT指令｜驱动固件｜认证证书
立即获取

采购选型常见问题FAQ

  • 1、HV9 G和普通HV9无定位版有什么区别？答：HV9 G内置一体化GNSS定位，无需外接GPS模组，普通HV仅4G通信无定位通道。
  • 2、多星座定位在城市高架隧道信号稳定吗？答：五系统联合搜星，遮挡环境定位连续性优于单GPS模组。
  • 3、C与S闪存版本怎么选？答：简易定位设备选4MB+2MB C；需本地日志/音频存储选用4MB+4MB S大容量版本。
  • 4、双卡D版本支持多运营商切换定位吗？答：双卡单待，AT指令切换卡槽，多地区资产设备灵活适配运营商。
  • 5、低温户外车辆能否稳定定位？答：极限-40℃宽温设计，冬季露天车载持续在线定位。
  • 6、整机国内上市具备全套无线电资质吗？答：原厂CCC、SRRC完整报告，定位整机无需重复射频测试。
  • 7、研发阶段如何获取器件开展定位整机调试？答：深圳市力成芯常备HV9 G全型号现货，可对接商务渠道办理试样流程，同步全套调试文档。
