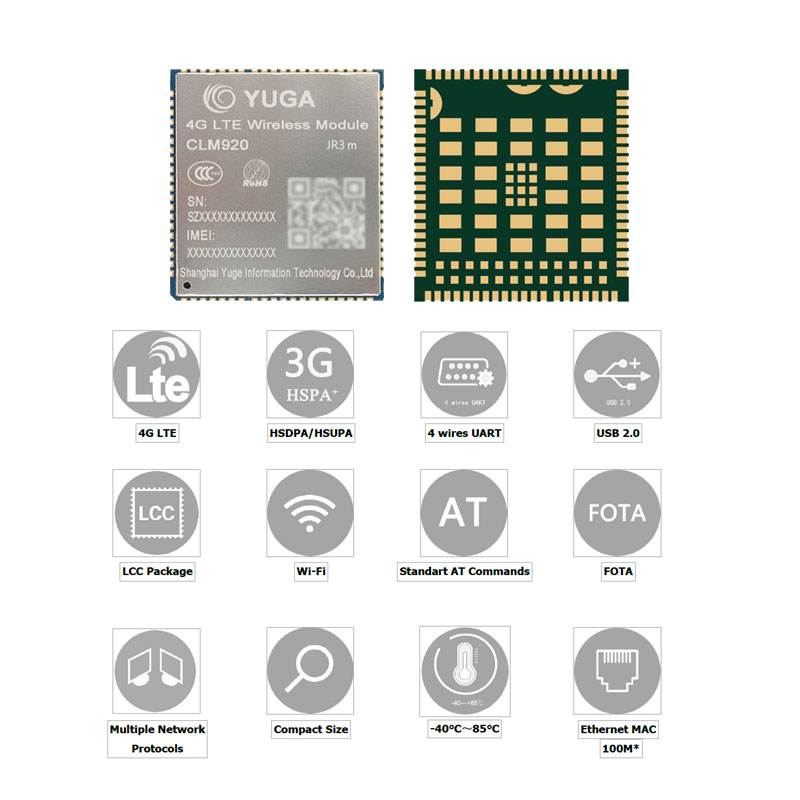

域格ASR1803平台Cat.4系列通信模块CLM920-JR3
产品介绍
CLM920_JR3 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高150Mbps 下行速率和 50Mbps 上行速率，具有高性价比，具有强大的可扩展能力。
CLM920_JR3 内置 2.4G WIFI，支持频率范围 2412-2484MHz，最大速率高达 72.2Mbps，支持多用户无线接入，支持 Web 后台登入。
CLM920_JR3 内置 Ethernet MAC 数据接口，支持外拓 1.8/3.3V 以太网 PHY 100M。
CLM920_JR3 内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（适用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持 2.4G 无线 WiFi
支持多网络制式覆盖
支持高速率上传/下传功能
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC ROHS 认证
预留 7 组 GPIO，供选用
支持 Ethernet MAC 等丰富的多媒体硬件接口和数据接口，满足广泛的智能应用需求
CLM920_JR3 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高150Mbps 下行速率和 50Mbps 上行速率，具有高性价比，具有强大的可扩展能力。
CLM920_JR3 内置 2.4G WIFI，支持频率范围 2412-2484MHz，最大速率高达 72.2Mbps，支持多用户无线接入，支持 Web 后台登入。
CLM920_JR3 内置 Ethernet MAC 数据接口，支持外拓 1.8/3.3V 以太网 PHY 100M。
CLM920_JR3 内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（适用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持 2.4G 无线 WiFi
支持多网络制式覆盖
支持高速率上传/下传功能
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC ROHS 认证
预留 7 组 GPIO，供选用
支持 Ethernet MAC 等丰富的多媒体硬件接口和数据接口，满足广泛的智能应用需求
| > 一般特征 | > 电气参数 | |||
| 封装 | LCC 封装 | 输出 功率 |
Class 3 (23dBm ±2dB) for LTE | |
| 尺寸 | 32mm x 29mm x 2.4mm | Class 3 (24dBm +1/-3dB) for WCDMA | ||
| 工作电压 | 3.3V-4.2V 典型电压 3.7V | 省电 功耗 灵敏度 |
关机电流 11uA | |
| 正常工作温度 | -30℃ - +75℃ | 休眠电流 < 3mA | ||
| 极限工作温度 | -40℃ - +85℃ | LTE B1: -101dBm(10M) | ||
| 工作湿度 | RH5%~RH95% | LTE B3: -100dBm(10M) | ||
| 工作频段 | FDD LTE: B1/B3/B5/B8 | LTE B5: -102dBm(10M) | ||
| TDD LTE: B34/B38/B39/B40/B41 | LTE B8: -102dBm(10M) | |||
| WCDMA: B1/B5/B8 | LTE B34: -101dBm(10M) | |||
| LTE Version | 3GPP E_UTAR Release 9 | LTE B38: -101dBm(10M) | ||
| 天线 | MAIN x 1 ，DIV x 1 ，WIFI x 1 | LTE B39: -101dBm(10M) | ||
| Bandwidth | 1.4/3/5/10/15/20MHz | LTE B40: -101dBm(10M) | ||
| AT 命令 | 3GPP TS27.007 指令集 | LTE B41: -101dBm(10M) | ||
| > 数据特性 | WCDMA B1: -110dBm | |||
| LTE FDD | DL 150Mbps/UL 50Mbps@20M BW |
WCDMA B5: -112dBm | ||
| LTE TDD | DL 130Mbps/UL 35Mbps@20M BW |
WCDMA B8: -112dBm | ||
| HSPA+ | DL 21Mbps/UL 5.76Mbps | > 突出特性 | ||
| UMTS R99 | DL 384kbps/UL 384kbps | 协议 | TCP/UDP/PPP/HTTP/NITZ/CMUX/PAP/ NDIS/NTP/HTTPS/PING/CHAP |
|
| > 接口 | WIFI | WIFI 2.4G | ||
| USB 接口 | x1 ，USB2.0 ，高速 480Mbps | 支持多用户无线接入 支持 Web 后台登录 |
||
| Ethernet 接口 | x1 ，支持 RMII 100M 以太网 支持 3.3V 以太网 PHY 芯片(1.8V 可选) |
|||
| USB 驱动 |
USB: Windows | |||
| PWM 接口 | x1 PWM 信号输出 | USB: WinCE | ||
| SIM 接口 | x1 (U)SIM ，（1.8V/3.0V） | RIL: Android | ||
| ADC 接口 | x2 （10 位采样） | 固件 升级 |
通过 USB 接口常规固件升级 | |
| 4G 网络指示 | x1 （NET_STATUS）网络状态 | FOTA 空中固件下载升级 | ||
| x1 （NET_MODE）网络注册状态 | 虚拟 | 支持 USB 虚拟网卡 | ||
| x1 （STATUS）模块运行状态* | > 认证 | |||
| UART 接口 | x1 主串口 UART1(4 线主串口) | 中国 | CCC/ROHS | |
| x1 调试串口 DBG_UART（2 线） | ||||
| RESET | x1 （低电平有效） | |||
| PWRKEY | x1 （低电平有效） | |||
| 通用 GPIO | X7 （GPIO28,GPIO25,GPIO27,GPIO 5,GPIO49,GPIO50,GPIO26） |
|||
| RI 接口 | 模块唤醒外设* | |||
| DTR 接口 | 外设唤醒模块或使能模块睡眠* | |||
