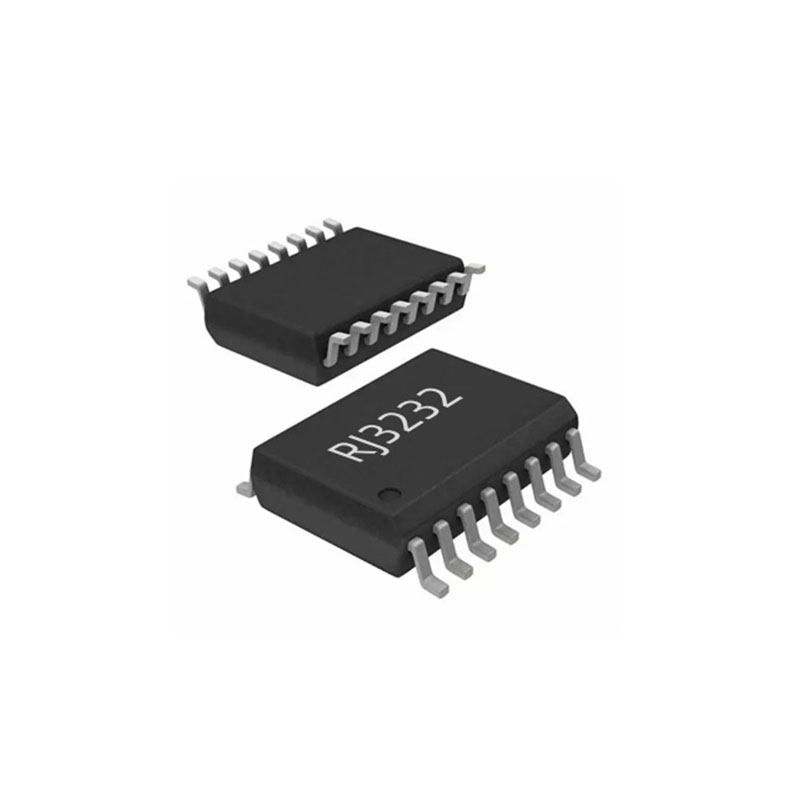

RS-232接口芯片——RJ3232
RS-232接口芯片——RJ3232
RJ3232接口芯片是一款3.0V - 5.5V宽电压高速收发器，其包含两路驱动器和两路接收器以及一个双电荷泵电路。串行端口具有±15kv IEC61000-4-2 ESD 保护等级。符合 TIA/EIA-232-F 的要求，在异步通信控制器与串行端口连接器之间提供电气接口功能。芯片内部电荷泵和四个外部小型电容器支持 3V 至 5.5V 单电源供电。支持高达 250kbit/s 的数据信号传输速率，驱动器输出压摆率最高为 30V/us。芯片输出端口具有对地短路保护功能。
参数介绍
符合TIA/EIA-232-F和ITU V.28标准

最大通信速率250Kbps
供电3.0V-5.5V

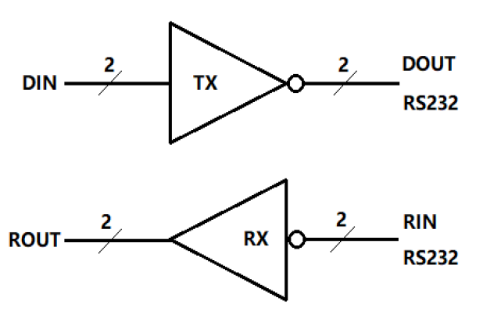

集成两路驱动器、两路接收器和电荷泵电路
工作温度范围：-40°C-+85°C
ESD（HBM）: 15KV（总线端口）
IEC61000-4-2: 接触放电10KV，空气放电15KV（总线端口）

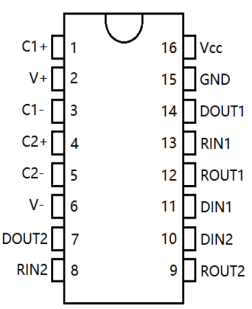

封装：SOP16和TSSOP16
兼容：MAX3232, SP3232




应用
打印机
通信设备
工业控制器产品
电池供电系统





系列 型号 接口类型 驱动器通道 接收器通道 通信速率 电源供电电压 ESD 工作温度 封装（xy）mm
RJ3232 RJ3232SA RS232 2 2 250kbps 3.0～5.5V 15KV -40-85℃ SOP16(9.9×3.9)
RJ3232TA RS232 2 2 250kbps 3.0～5.5V 15KV -40-85℃ TSSOP16(4.96×4.4)
