域格移芯平台Cat.1通信模块YM310 X09
域格移芯平台Cat.1通信模块YM310 X09
产品介绍

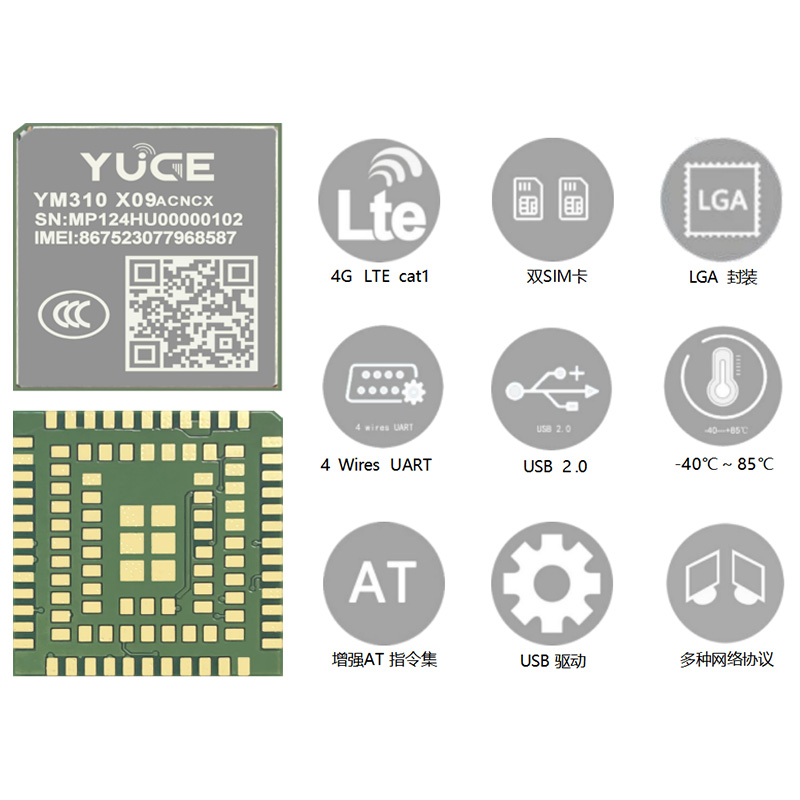

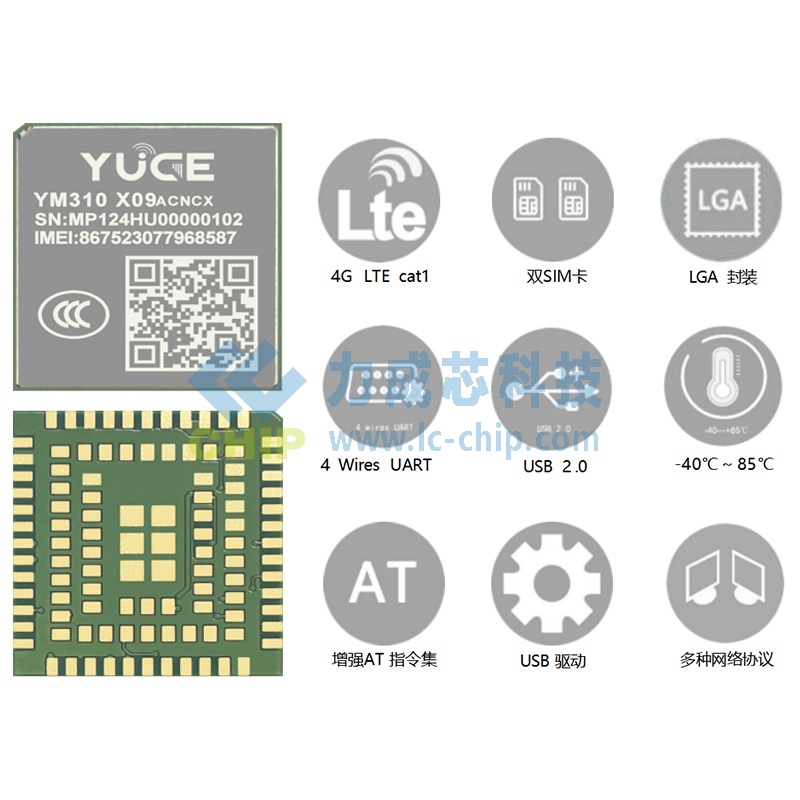

YM310 X09 是一款支持国内全频段的LTE Cat1 应用型模块。小尺寸，超高性价比，支持最高10Mbps 下载速率和5 Mbps 上传速率，支持超低电压供电。YM310 X09 是LGA 封装的贴片式模组，共 109 个引脚。尺寸仅有 17.7mm x 15. 8mm x 2.3mm。
YM310 X09 物联网模块具有强大的可扩展能力，内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能，为客户的应用提供了极大的灵活性和易集成性，可应用于如FWP、安防等等。

产品优势

支持FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LGA 封装，适用于M2M 设计
性能稳定，性价比高
CCC ROHS SRRC 认证
应用场景广泛
超低功耗
支持超低电压
一般特征   灵敏度
封装：          LGA 封装 FDD B1: -99dBm (10M)
频段：          TDD-LTE B34/B38/B39/B40/B41 FDD B3: -99dBm (10M)
                    FDD-LTE B1/B3/B5/B8 FDD B5: -99dBm (10M)
尺寸(mm)：(17.7±0.15) x (15.8±0.15) x (2.3±0.15) FDD B8: -99dBm (10M)
YM310 X09ACNCX 普通版：3.3V-4.3V TDD B34: -100dBm (10M)
                               典型电压3.8V TDD B38: -100dBm (10M)
YM310 X09ACNCL 低压版：2.2V-4.3V TDD B39: -100dBm (10M)
                               典型电压3.8V TDD B40: -100dBm (10M)
正常工作温度：-30℃ - +75℃ TDD B41: -100dBm (10M)
极限工作温度：-40℃ - +85℃
工作湿度： RH5%~RH95%
AT 命令：        满足3GPP TS27.007 指令集
关机电流： <1uA
休眠电流： <3uA
带宽：1.4/3/5/10/15/20MHz
重量：          约3.2g

应用接口 数据特性
(U)SIM 接口： ×2（1.8V 和3.0V） LTE-FDD:
USB 2.0 接口： ×1 最大10Mbps (DL)/最大 5Mbps (UL) LTE-TDD:
UART 接口： ×3（主串口、通用串口和调试串口） 上下行配比2
ADC 接口：  ×2 最大8Mbps (DL)/最大 2Mbps (UL)
I2C： ×1 上下行配比1
NETLIGHT： x2（NET_STATUS/STATUS） 最大6Mbps (DL)/最大 4Mbps (UL)
天线接口：  ×1
PWRKEY 接口： ×1（低电平有效）

其他特性 电气参数
FOTA：   空中差分升级 Class 3 (23dBm ±2dB) for LTE FDD bands
协议栈:    TCP/UDP/PPP/FTP/HTTP/NDIS/ Class 3 (23dBm +1/-3dB) for LTE TDD bands
/NITZ/NTP/HTTPS/MQTT/PING
驱动：
RIL：Android 各版本
USB RNDIS：Windows 各版本 ECM：Linux 各版本
USB RNDIS：Linux
USIM1 卡支持热插拔检测
