域格ASR平台Cat.1海外多频段通信模块YM310 A19
域格ASR平台Cat.1海外多频段通信模块YM310 A19
产品介绍

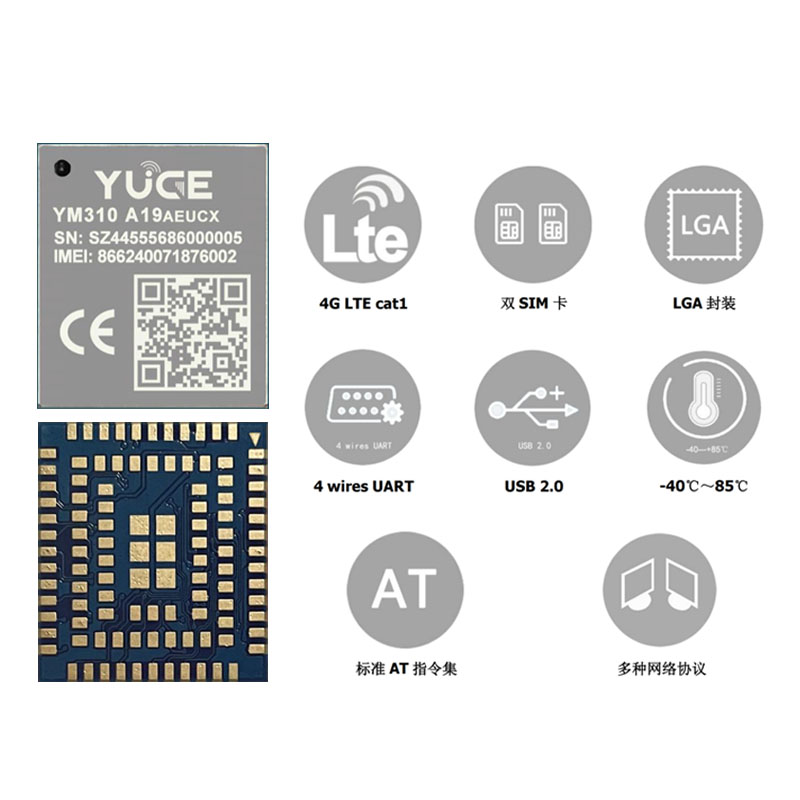

YM310 A19 是一款采用 ASR1605 平台支持海外市场多频段超高性价比的 LTE Cat.1 bis 无线通信模块。支持 LTE-FDD/LTE-TDD 无线通信制式。模块支持最高 10Mbps 下载速率和 5Mbps 上传速率。
YM310 A19 模块具有强大的可扩展能力，内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（如 Windows、Linux、Android 等系统下的虚拟驱动），为客户的应用提供了极大的灵活性和易集成性，可应用于如 FWP、POC、Tracker、安防等领域。

产品优势
FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LGA 封装，适用于 M2M 和 IOT 的应用设计
支持 Wi-Fi SCAN 定位
RoHS/Reach*/CE/NCC*认证
模块型号   射频特性
EU（欧/澳洲）
     B1/B3/B7/B8/B20/B28/B38/B40/B41
NA（北美）
     B2/B4/B5/B12/B13/B17/B66/B38/B40/B41
EV（欧/澳/亚洲）
     B1/B3/B5/B7/B8/B20/B28/B38/B40/B41
NE（北美+）
     B2/B4/B5/B12/B13/B17/B66/B71/B38/B40/B41
Class 3 (23dBm±2dB) for LTE FDD bands

Class 3 (23dBm±2dB) for LTE TDD bands
一般特征  音频功能特性
封装：         LGA 封装
尺寸(mm)：    (17.7±0.1) * (15.8 ±0.1) *(2.3 ±0.15)
工作电压：     3.3V ~ 4.2V 典型电压 3.7V
正常工作温度：-30℃ ~ +75℃
极限工作温度：-40℃ ~ +85℃
AT 命令：      3GPP TS27.007 指令集
关机电流：     ≤ 5uA
省电电流：     ＜ 1.1mA		 编解码模式：MP3/AMR/WAV

1.PWM 输出+音频 PA 实现音频播放

2.DAC+音频 PA 实现音频播放
数据特性 其他特性

LTE FDD：  Max 10Mbps(DL), 5Mbps(UL)

LTE TDD：  Max 8.96Mbps(DL), 3.1Mbps(UL)		 FOTA：     空中下载固件升级

协议栈：   TCP/UDP/PPP/FTP/HTTP/SMTP/MQTT/PING

驱动：     RIL：Android

           USB RNDIS：Windows

           USB RNDIS：Linux

USIM1 卡支持热插拔检测
接口
USB 2.0 接口： x1
(U)SIM 接口：  x2
          USIM1(1.8V/3.0V), USIM2(仅支持 1.8V)
UART 接口：    x3（主/调试/辅助）
SPI 接口：      x1
LCD 接口：     x1
ADC 接口：     x2
I2C 接口：     x2
状态指示：     x2（NET_STATUS/STATUS）
天线接口：     x1（MAIN ANT）
