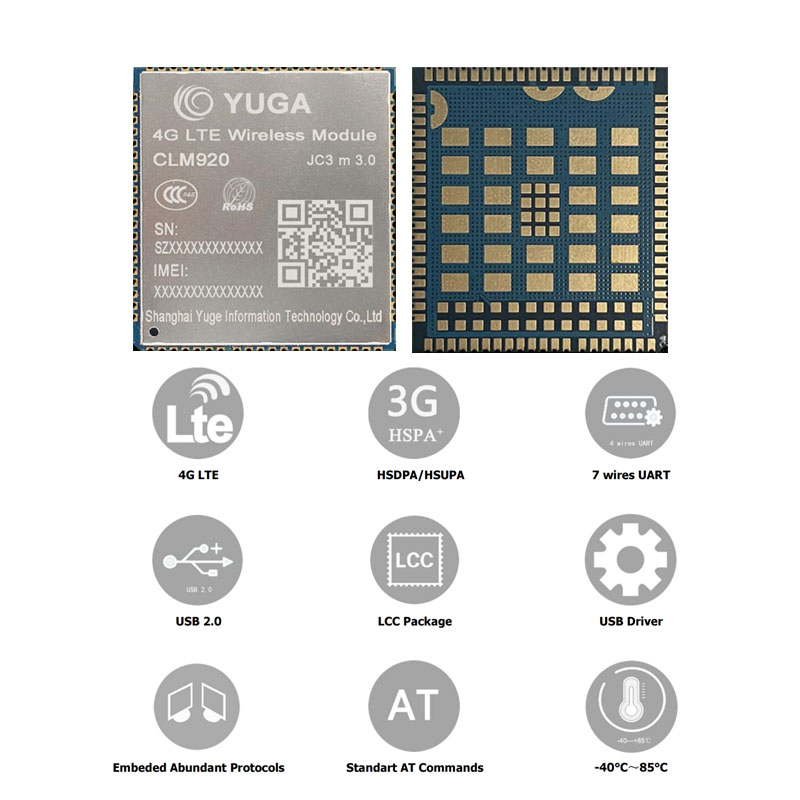

域格ASR1803平台Cat.4系列通信模块CLM920_JC3 3.0
域格ASR1803平台Cat.4系列通信模块CLM920_JC3 3.0
产品介绍
CLM920_JC3 3.0 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高150Mbps 下行速率和 50Mbps 上行速率，具有高性价比；同时在封装上兼容 CLM920_NC3 等系列模块，具有强大的可扩展能力。
CLM920_JC3 3.0 内置了丰富的网络协议，集成多个工业标准接口；并支持多种驱动和软件功能（适用于 Windows 、Linux、Android 和 WinCE 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。

产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC ROHS 认证
> 一般特征 > 电气参数
封装 LCC 封装 输出
功率		 Class 3  (23dBm  ±2dB) for  LTE  FDD
bands
尺寸 （32±0.1）mm x   （29±0.1）
mm x   （2.4±0.2）mm		 Class 3 (23dBm  ±2dB) for  LTE TDD
bands
工作电压 3.3V-4.2V 典型电压 3.8V Class 3 (24dBm +1/-3dB) for WCDMA
正常工作温度 -30℃ - +75℃ 省电
功耗		 关机电流 11uA
极限工作温度 -40℃ - +85℃ 休眠电流 < 3mA
工作湿度 RH5%~RH95% 灵敏度 LTE B1: -101.7dBm(10M)
工作频段 FDD LTE: B1/B3/B5/B8 LTE B3: -101.2dBm(10M)
TDD LTE: B34/B38/B39/B40/B41 LTE B5: -103.2dBm(10M)
WCDMA: B1/B5/B8 LTE B8: -102.7dBm(10M)
LTE Version 3GPP E_UTAR Release 9 LTE B34: -102.2dBm(10M)
Bandwidth 1.4/3/5/10/15/20MHz LTE B38: -100.7dBm(10M)
AT 命令 3GPP TS27.007 指令集 LTE B39: -102.2dBm(10M)
> 数据特性 LTE B40: -101.7dBm(10M)
LTE FDD DL 150Mbps/UL 50Mbps@20MBW LTE B41: -101.2dBm(10M)
LTE TDD DL 130Mbps/UL 30Mbps@20MBW WCDMA B1: -110dBm
HSDPA/HSUPA DL 21Mbps/UL 5.76Mbps WCDMA B5: -112dBm
UMTS R99 DL 384kbps/UL 384kbps WCDMA B8: -112dBm
> 接口 > 突出特性
USB 接口 x1，USB2.0 ，高速 480Mbps 协议 TCP/UDP/PPP/HTTP/NITZ/CMUX/PAP/
NDIS/NTP/HTTPS/PING/CHAP
天线接口 x2 主天线，分集天线
SIM 接口 x1 (U)SIM ，（1.8V/3.0V） USB
驱动		 Windows 各版本
ADC 接口 x2   （10 位采样）
4G 网络指示 x1 NET_STATUS Android 各版本
  x1 NET_MODE
  x1 STATUS * 固件
升级		 通过 USB 接口常规固件升级
UART 接口 x1 主串口(4/7 线主串口)
  x1 调试串口 虚拟 支持 USB 虚拟网卡
RESET x1   （低电平有效） > 认证
PWRKEY x1   （低电平有效） 中国 CCC/SRRC/NAL
通用 GPIO WAKEUP_IN，休眠模式控制
  W_DISABLE，飞行模式控制*
标注说明 ：* 该功能正在开发中 ，暂不支持
