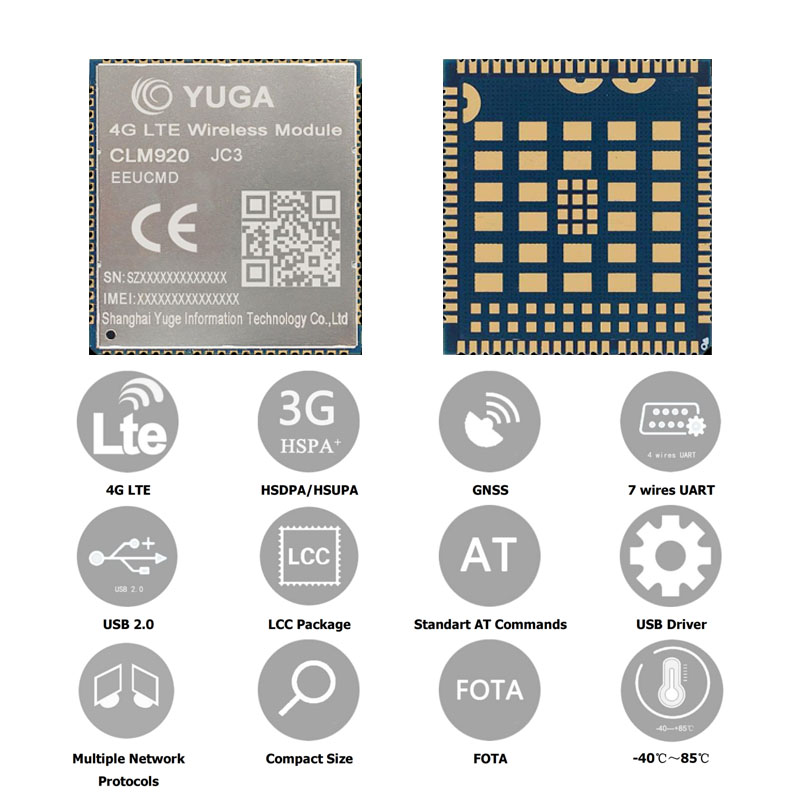

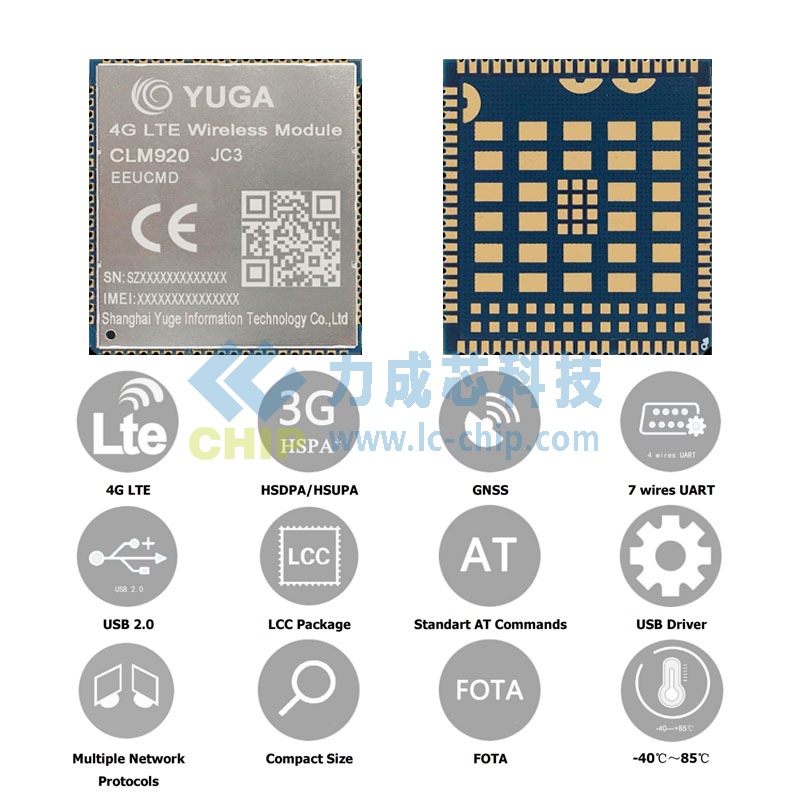

域格ASR1803平台Cat.4系列海外多频段模块CLM920_JC3E
产品介绍
CLM920_JC3E 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高150Mbps 下行速率和 50Mbps 上行速率，具有高性价比和强大的可扩展能力。
CLM920_JC3E 内置多星座高精度定位 GNSS(GPS/GLONASS/Bei Dou/Galileo/QZSS)接收机，在简化产品设计的同时，还大大提升了定位速度和精度。
CLM920_JC3E 内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（适用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
双 SIM 卡可选（1 外卡+1ESIM）
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC、CE、ROHS 认证
CLM920_JC3E 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高150Mbps 下行速率和 50Mbps 上行速率，具有高性价比和强大的可扩展能力。
CLM920_JC3E 内置多星座高精度定位 GNSS(GPS/GLONASS/Bei Dou/Galileo/QZSS)接收机，在简化产品设计的同时，还大大提升了定位速度和精度。
CLM920_JC3E 内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（适用于 Windows、WinCE 和 Android 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如 POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
双 SIM 卡可选（1 外卡+1ESIM）
支持 FOTA 远程升级功能，降低后期运维成本
性能稳定，性价比高
CCC、CE、ROHS 认证
| 模组型号 | 电气参数 | |||
| CLM920 JC3E 国内全频段: TDD LTE:B34/B38/B39/B40/B41 FDD LTE: B1/B3/B5/B8 WCDMA: B1/B8 欧洲版: TDD LTE: B38/B40/B41 FDD LTE: B1/B3/B7/B8/B20/B28 WCDMA: B1/B8 |
输出功率： Class 3 (23dBm ±2dB) for LTE FDD bands Class 3 (23dBm ±2dB) for LTE TDD bands Class 3 (24dBm +1/-3dB) for WCDMA 省电功耗： 关机电流 13uA 休眠电流 < 3mA 灵敏度： LTE B1: -101dBm(10M) LTE B3: -100dBm(10M) LTE B5: -102dBm(10M) LTE B7: -99dBm(10M) LTE B8: -102dBm(10M) LTE B20: -100dBm(10M) LTE B28: -102dBm(10M) LTE B34: -101dBm(10M) LTE B38: -101dBm(10M) LTE B39: -101dBm(10M) LTE B40: -101dBm(10M) LTE B41: -101dBm(10M) WCDMA B1: -110dBm WCDMA B8: -112dBm |
|||
| 一般特征 | ||||
| 封装： LCC 封装 尺寸(mm) ： (32±0.1) X (29±0.1) X (2.4±0.2) 工作电压： 3.3V-4.2V 典型电压 3.7V 正常工作温度：-30℃ - +75℃ 极限工作温度：-40℃ - +85℃ 工作湿度： RH5%~RH95% LTE Version： 3GPP E_UTAR Release 9 天线： MAIN x 1 ，DIV x 1 ，GNSS x 1 Bandwidth： 1.4/3/5/10/15/20MHz AT 命令： 3GPP TS27.007 和 27.005 指令集 |
||||
| 数据特性 | 突出特性 | |||
| LTE FDD： DL 150Mbps/UL 50Mbps@20M BW LTE TDD： DL 130Mbps/UL 35Mbps@20M BW HSPA+： DL 21Mbps/UL 5.76Mbps UMTS R99：DL 384kbps/UL 384kbps |
协议： TCP/UDP/PPP/HTTP/NITZ/CMUX/ PAP/NDIS/NTP/HTTPS/PING/CHAP USB 驱动： Windows 各版本 WinCE 各版本 Android 各版本 固件升级： 通过 USB 接口常规固件升级 FOTA 空中固件下载升级 虚拟： 支持 USB 虚拟网卡 |
|||
| 接口 | 认证 | |||
| USB 2.0 接口： x1 SIM 接口： x1（1.8V/3.0V） ESIM 接口： x1 （拓展接口，可选） 4G 网络指示： x3 （NET_STATUS/NET_MODE/STATUS*） UART 接口： x2 （主/调试） ADC 接口： x2 RESET： x1 PWRKEY： x1 |
中国： CCC/SRRC 欧洲： CE/ROSH |
|||
| 标注说明 ：* 该功能正在开发中 ，暂不支持 | ||||
