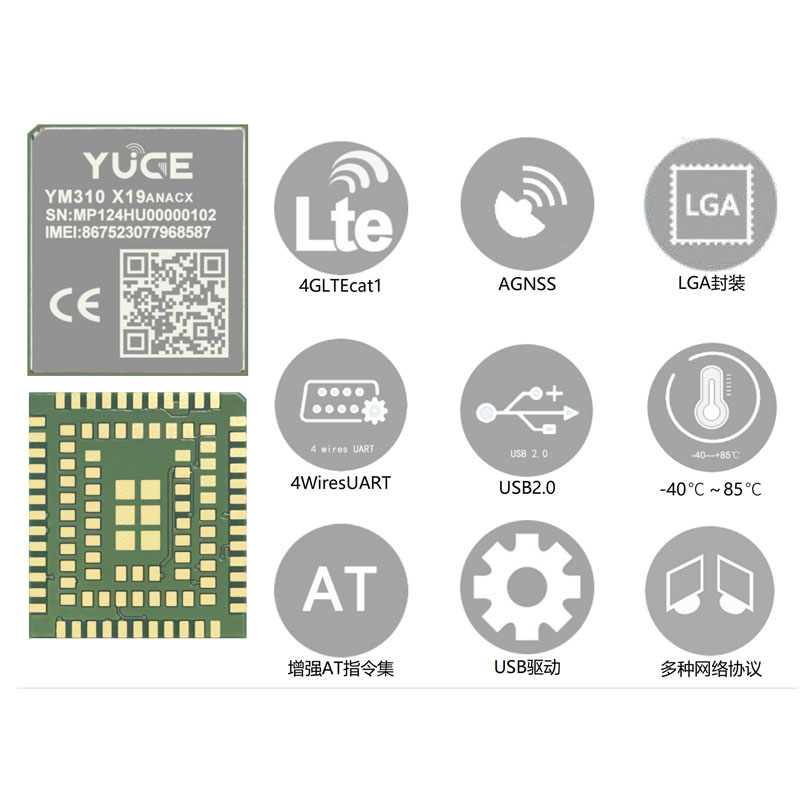

域格移芯平台Cat.1+GNSS定位二合一海外频段通信模块YM310 X19
域格移芯平台Cat.1+GNSS定位二合一海外频段通信模块YM310 X19
产品介绍
YM310 X19 是一款支持海外频段的LTE Cat1+GNSS 定位二合一无线通信模块。小尺寸，超高性价比，支持最高10Mbps 下载速率和5Mbps 上传速率。YM310 X19 是LGA 封装的贴片式模组，共 109 个引脚。尺寸仅有 17.7mm x 15.8mm x 2.3mm。
YM310 X19 物联网模块具有强大的可扩展能力，内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能，为客户的应用提供了极大的灵活性和易集成性，可应用于如FWP、安防等等。
产品优势
 支持FOTA 空中升级，降低后期运维成本
 LGA 封装，适用于M2M 设计
 性能稳定，性价比高
 RoHS/Reach*/CE/NCC*认证
 应用场景广泛
 超低功耗
 支持GNSS
一般特征   灵敏度
封装：   LGA 封装
频段：

        欧/澳/亚洲
        FDD  LTE :  B1/B3/B5/B7/B8/B20/B28
        TDD  LTE :  B38/B40/B41
        北美

        FDD  LTE :B2/B4/B5/B12/B13/B66/B71
        TDD  LTE :B38/B40/B41
尺寸(mm)：
        (17 .7±0 .15)  x  (15 .8±0 .15)  x  (2 .3±0 .15)
工作电压：              3 .3V-4 .3V
                          典型电压3 .8V
正常工作温度：       -30℃  -  +75℃
极限工作温度：       -40℃  -  +85℃
工作湿度：              RH5%~ RH95%
AT 命令：                满足3GPP  TS27 .007 指令集
关机电流：              <1uA
休眠电流：              <3uA

带宽：                      1 .4/3/5/10/15/20MHz
重量：                      约3 .2g
FDD  B1 :  -98dBm   (10M)
FDD  B2 :  -98dBm   (10M)
FDD  B3 :  -98dBm   (10M)
FDD  B4 :  -98dBm   (10M)
FDD  B5 :  -98 .5dBm   (10M)
FDD  B7 :  -97dBm   (10M)
FDD  B8 :  -98 .5dBm   (10M)
FDD  B12 :  -98 .5dBm   (10M)
FDD  B13 :  -98 .5dBm   (10M)
TDD  B20 :  -98 .5dBm   (10M)
TDD  B28 :  -98 .5dBm   (10M)
TDD  B38 :  -98dBm   (10M)
TDD  B40 :  -98dBm   (10M)
TDD  B41 :  -97dBm   (10M)
FDD  B66 :  -98dBm   (10M)
FDD  B71 :  -98 .5dBm   (10M)
电气参数
应用接口 Class  3  (23dBm  ±2dB)  for  LTE  FDD  bands
Class  3  (23dBm  +1/-3dB)  for  LTE  TDD  bands
(U)SIM 接口：×1（ 1 .8V 和3 .0V）

USB  2 .0 接口：×1

UART 接口：×3（主串口、   通用串口和调试串口）

ADC 接口：×2

I2C ：×1

NETLIGHT：×2（NET_STATUS/STATUS）

天线接口：×2（MAIN/GNSS）

PWRKEY 接口：×1（低电平有效）		 数据特性
LTE-FDD :

           最大10Mbps   (DL)/最大 5Mbps   (UL)
LTE-TDD :

           上下行配比2

                    最大8Mbps   (DL)/最大 2Mbps   (UL)
           上下行配比1

                    最大6Mbps   (DL)/最大 4Mbps   (UL)
其他特性     GNSS 特性
FOTA：          空中差分升级

协议栈:       TCP/UDP/PPP/FTP/HTTP/NDIS/
              /NITZ/NTP/HTTPS/MQTT/PING
驱动：
USB  RNDIS ：  Windows 各版本
USIM1 卡支持热插拔检测		 支持GPS/  BDS/  GLONASS/  QZSS 等多系统

支持AGNSS 辅助定位

水平定位精度＜2m@CEP50

冷启动灵敏度（典型值）   -147dBm@GNSS

跟踪灵敏度（典型值）   -160dBm@GNSS

重捕获灵敏度（典型值）   -158dBm@GNSS
