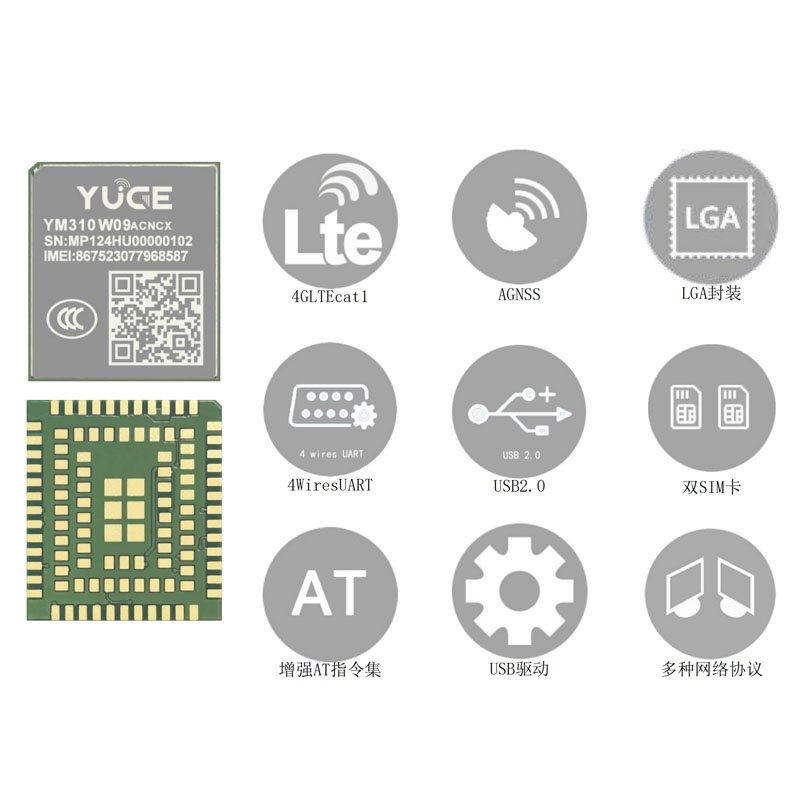

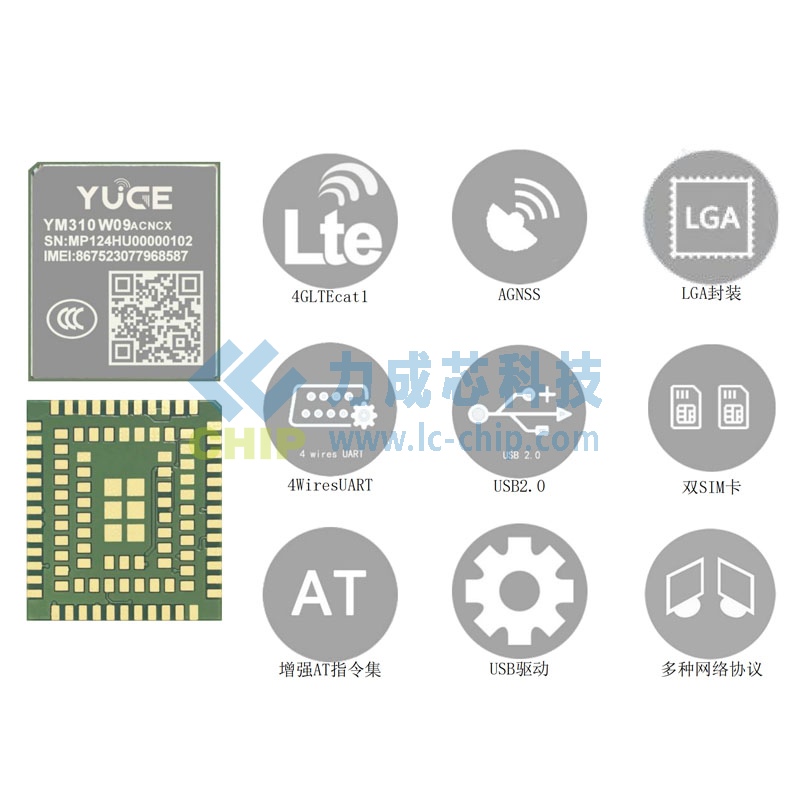

域格YM310 W09 移芯EC718国内LTE Cat1通信模块 GNSS定位双卡物联网模组
域格YM310 W09 移芯EC718国内LTE Cat1通信模块 GNSS定位双卡物联网模组

域格YM310 W09 移芯EC718国内LTE Cat1通信模块 GNSS定位双卡物联网模组

LGA小型封装｜超低功耗｜双卡单待｜多版本可选｜SRRC/CCC全套国内认证

产品介绍

深圳市力成芯科技有限公司作为上海域格正规官方授权代理商，原厂供应YM310 W09系列LTE Cat1物联网通信模块；模组采用移芯EC718主控平台，专为国内中低速物联网终端开发，兼顾稳定联网、超低功耗、微型尺寸、高性价比四大优势；采用17.7×15.8mm LGA 109引脚贴片封装，集成多星座GNSS定位、双SIM卡槽、多路工业外设接口，支持FOTA远程升级，区分4MB/8MB闪存、基础/定位/语音/定位语音多款型号，适配车载追踪、工业DTU、智能表计、共享设备、安防报警器等国内物联网项目，模组自带SRRC型号核准、CCC、RoHS全套国内入网资质，原厂现货，可免费申领研发样品，配套规格书、AT指令、驱动、认证全套开发资料。

产品核心优势

  • 移EC718国产芯片平台，国内三大运营商全频段LTE Cat1稳定联网
  • LGA超小封装17.7×15.8mm，紧凑设备PCB易布局
  • 极致低功耗：关机＜0.4μA、休眠＜0.29μA，电池设备长续航
  • 双SIM卡槽双卡单待，设备多运营商切换灵活
  • 支持WiFi扫描辅助定位，无GNSS环境也可粗略定位
  • 多版本灵活选型：纯数据/GNSS定位/Vo语音/定位语音一体
  • 4MB/8MB两种闪存容量，适配简易/复杂业务程序
  • FOTA空中远程升级，批量终端免拆机维护
  • 多路UART/USB/PCM/I2C工业标准接口，开发便捷
  • SRRC、CCC、RoHS全套国内强制认证，整机直接量产上市
LTE Cat1 EC718平台 GNSS多模定位 双SIM卡 SRRC认证 CCC强制认证 RoHS环保 FOTA远程升级

完整技术参数

基础通用规格 射频接收灵敏度
封装：LGA 109引脚
尺寸：17.7×15.8×2.3mm
国内频段：FDD B1/B3/B5/B8、TDD B34/B38/B39/B40/B41
供电：3.3V~4.3V（典型3.8V）
常规工作温：-30℃ ~ +75℃
极限存储温：-40℃ ~ +85℃
关机电流：＜0.4μA，休眠＜0.29μA
重量约1.2g		 FDD B1/B3/B5/B8：-99dBm
TDD B34/B38/B39/B40/B41：-100dBm
射频电气指标
LTE FDD/TDD Class3，发射功率23dBm±2dB
硬件外设接口 音频解码能力
双SIM卡槽、USB2.0、4路UART、PCM音频
SPI×2、PWM×5、ADC×4、I2C×2、NET指示灯
预留Camera/CAN（后续固件支持）		 PCM / AMR / MP3 / OPUS音频解码
数据传输速率
LTE FDD：下行10Mbps / 上行5Mbps
LTE TDD：下行8.96Mbps / 上行3.1Mbps
网络与软件特性 GNSS定位参数
FOTA远程升级、DTMF语音、TCP/UDP/MQTT/HTTP/HTTPS
支持Windows/Android/Linux全系统驱动、SIM热插拔检测		 GPS/BDS/GLONASS/QZSS多星座、AGNSS辅助
定位精度＜2m@CEP50，跟踪灵敏度-160dBm
Camera、CAN接口为后续固件开发功能，当前版本暂不支持

型号命名规则说明

完整型号：YM310 W09 A C NC X
YM310 W09 A C NC X
① YM310：域格Cat1模组产品系列
② W09：EC718平台、国内LGA封装系列
③ A：PCB硬件1.0版本
④ C/S：C=4MB Flash；S=8MB Flash
⑤ NC：CN国内全频段专属标识
⑥ X/G/V/U：X纯数据；G带GNSS；V带VoLTE语音；U定位+语音二合一

全系列型号选型对照表

完整型号 闪存容量 GNSS定位 VoLTE语音 定位推荐 适用项目
YM310 W09ACNCX 4MB+4MB 无 无 基础款 简易数据采集、水表电表
YM310 W09ACNCG 4MB+4MB √ 无 ★★★热销 车载GPS、资产追踪、安防定位
YM310 W09ACNCV 4MB+4MB 无 √ 语音款 FWP固话、PO对讲、报警器
YM310 W09ACNCU 4MB+4MB √ √ ★★★全能款 车载对讲、带定位报警器
YM310 W09ACNSX 8MB+8MB 无 无 大容量基础 复杂业务多协议设备
YM310 W09ACNSG 8MB+8MB √ 无 ★★★高精度 物流追踪、工业定位终端
YM310 W09ACNSV 8MB+8MB 无 √ 大容量语音 工业远程通话终端
YM310 W09ACNSU 8MB+8MB √ √ ★★★高端全功能 智能车载、多功能物联网终端

主流行业应用场景

车载定位追踪
物流车、网约车、工程机械监控
安防报警设备
烟感/燃气报警器、摄像头联网终端
工业DTU采集
传感器、PLC远程数据传输
共享智能设备
共享充电宝、换电柜、智能储物柜
远程智能表计
水表、电表、燃气自动抄表
FWP无线固话
农村座机、户外对讲终端
官方全套开发资料下载
规格书｜硬件引脚图｜AT指令手册｜驱动｜全套认证证书
立即获取

采购常见问题

  • 1、YM310 W09模块支持国内移动联通电信三网通用吗？ 答：支持，NC国内频段版本完整覆盖三大运营商全部LTE Cat1频段，国内项目通用。
  • 2、G/U后缀型号GNSS定位精度能达到多少？ 答：多星座联合定位CEP50＜2米，支持AGNSS辅助快速搜星，车载追踪完全够用。
  • 3、C和S闪存版本该怎么选型？ 答：简易数据采集选4MB(C)；多协议、大程序存储、复杂业务推荐8MB(S)大容量版本。
  • 4、模块可以远程FOTA升级吗？ 答：全系硬件原生支持空中升级，批量投放设备无需拆机更新固件，运维成本低。
  • 5、模块带SRRC认证可以直接整机销售吗？ 答：全套SRRC型号核准、CCC、RoHS认证，国内终端量产无需二次送检，合规上市。
  • 6、整机调试阶段如何获取模组相关技术支持？ 答：深圳市力成芯科技有限公司为上海域格官方授权代理商，配备专业技术团队，可提供全程海外频段、硬件集成相关技术对接服务。
