产品介绍
YM310 X08 是一款支持中国移动频段的LTE Cat.1 bis 应用型模块。采用移芯EC716S&EC716E 平台设计，符合3GPP Rel 14 技术，支持最高10Mbps 下载速率和5Mbps 上传速率。

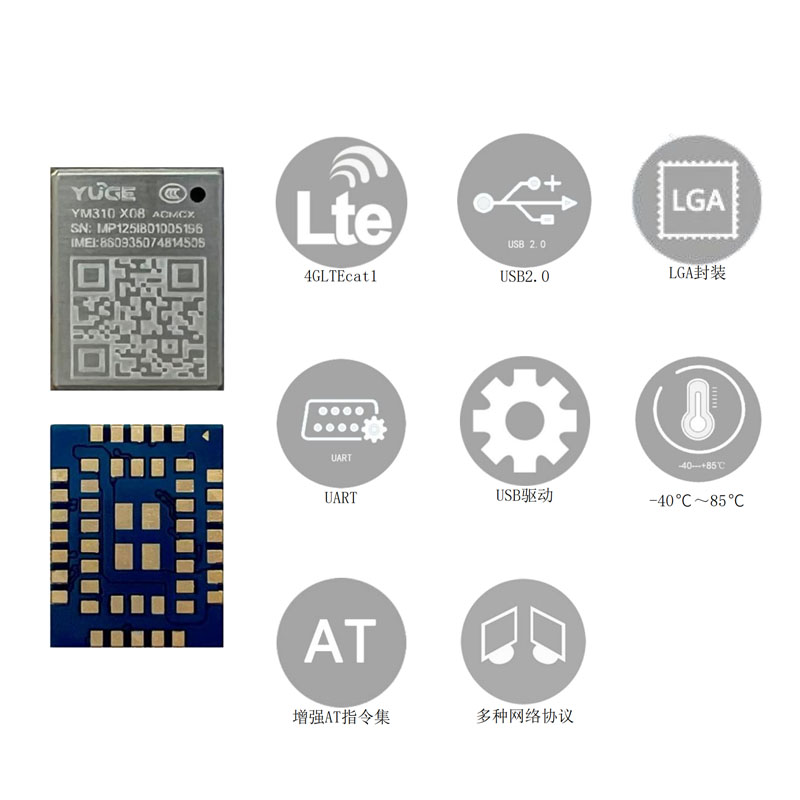

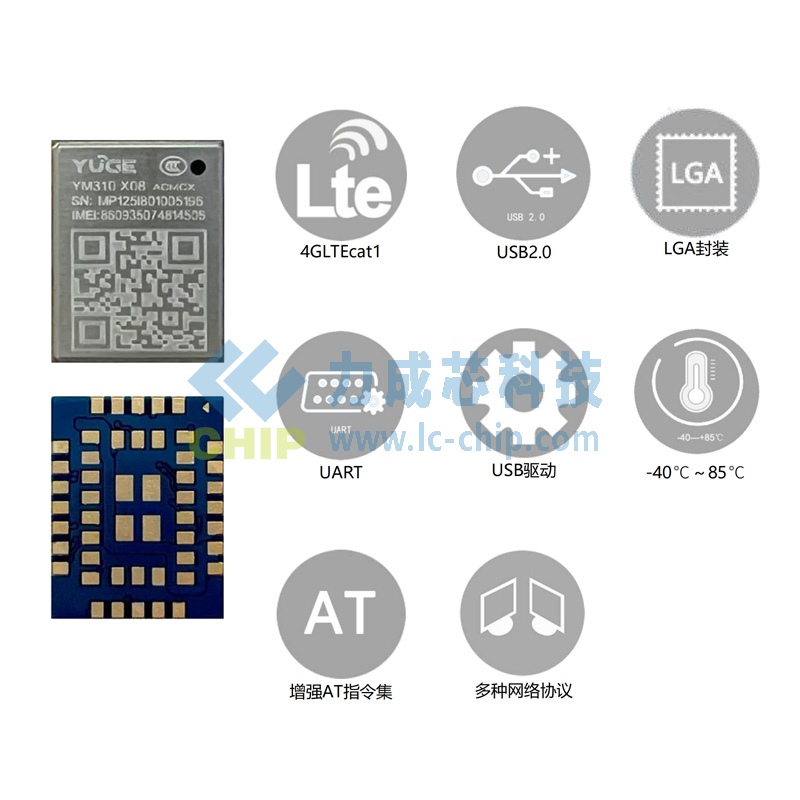

YM310 X08 是LGA 封装的贴片式模组，共 50 个引脚。尺寸仅有 13.45mm x 10.48mm x 1.85mm。超小超薄尺寸，超高性价比，满足小尺寸终端的低成本设计需求。
YM310 X08 模块内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能，为客户的应用提供了极大的灵活性和易集成性，可应用于如智慧城市、消防烟感，安防，手表等等。

产品优势
 支持FOTA 空中升级，降低后期运维成本
 超小尺寸，超薄设计，总厚度1.85mm，专为M2M 和IOT 应用设计
 支持Wi-Fi Scan 定位
 CCC ROHS SRRC 认证
 超高性价比，应用广泛
一般特征   灵敏度
封装： LGA

中国移动频段：FDD-LTE  B3/B8

             TDD-LTE  B34/B38/B39/B40/B41
尺寸(mm)：
        (13 .45±0 .1)  *  (10 .48±0 .1)  *  (1 .85±0 .15)
工作电压：    3 .3V-4 .3V  典型电压3 .8V

正常工作温度：-30℃  -  +75℃

极限工作温度： -40℃  -  +85℃

工作湿度： RH5%~ RH95%

AT 命令： 满足3GPP  TS27 .007 指令集

关机电流：典型0 .8uA

PSM+ 电流： 约 22uA

低功耗电流：约 1mA

带宽：1 .4/3/5/10/15/20MHz
重量：约0 .65g		 FDD  B3 :  -99 .2dBm   (10M)

FDD  B8 :  -100 .2dBm   (10M)

TDD  B34 :  -100 .7dBm   (10M)

TDD  B38 :  -100 .7dBm   (10M)

TDD  B39 :  -100 .7dBm   (10M)

TDD  B40 :  -101 .2dBm   (10M)

TDD  B41 :  -101 .2dBm   (10M)
发射功率
Class 3  (23dBm±2dB) for LTE FDD bands
Class 3  (23dBm±2dB) for LTE TDD bands
  数据特性
应用接口 LTE-FDD :

        最大10Mbps  (DL)/最大 5Mbps   (UL)
LTE-TDD :

        上下行配比2

                 最大8Mbps   (DL)/最大 2Mbps   (UL)
        上下行配比1

                 最大6Mbps   (DL)/最大 4Mbps   (UL)
(U)SIM 接口： ×1 （ 1 .8V 和3 .0V）
USB  2 .0 接口： ×1
UART 接口： ×3 （主串口、   辅助串口和调试串口）
ADC 接口： ×2
I2C ： ×2
NETLIGHT： x2 （NET_STATUS/STATUS）
天线接口： ×1
PWRKEY： ×1
RESET_N : ×1   认证
其他特性 中国：   CCC*/SRRC*/NAL*
FOTA：          空中差分升级

协议栈:       TCP/UDP/PPP/FTP/HTTP/NDIS/

                 /NITZ/NTP/HTTPS/MQTT/PING
驱动：

RIL ： Android 各版本
USB  RNDIS ：  Windows 各版本
ECM ：   Linux 各版本

USB  RNDIS ：   Linux

USIM 卡支持热插拔检测
