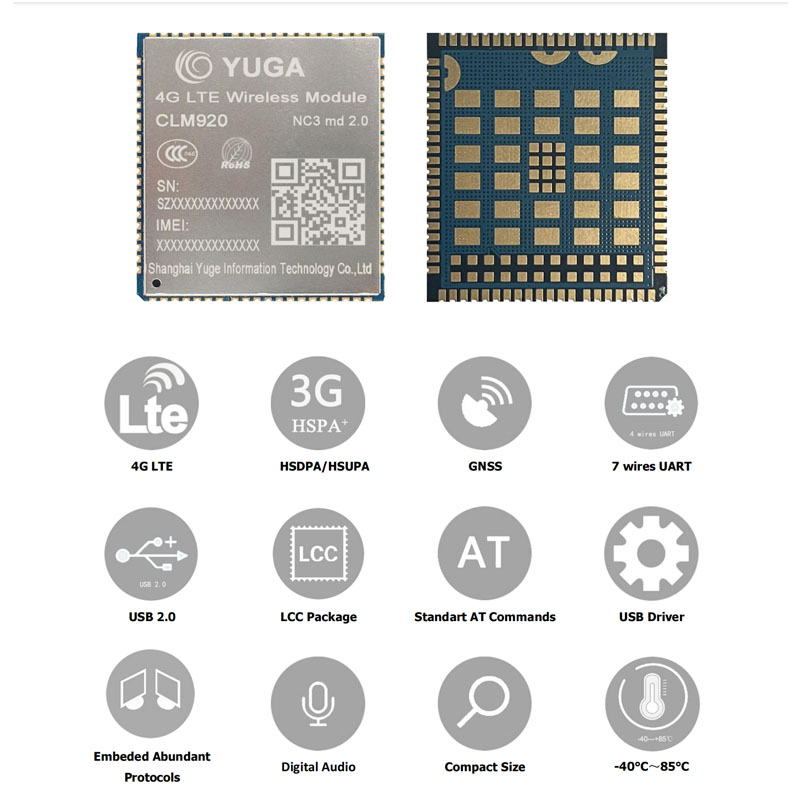

域格高通MDM9X07平台Cat.4系列通信模块CLM920-NC3 2.0
产品介绍
CLM920 NC3 2.0 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高 150Mbps 下行速率和 50Mbps 上行速率，具有高性价比；同时在封装上兼容 CLM920_NC3 等系列模块，具有强大的可扩展能力。
CLM920 NC3 2.0 内置多星座高精度定位 GNSS(GPS/GLONASS/BeiDou/Galileo)接收机，在简化产品设计的同时，还大大提升了定位速度和精度。
CLM920 NC3 2.0内置噪音抑制和回升消除技术，具有很高的信噪比和宽带宽性能，可应用于如云喇叭等多媒体智能领域。
CLM920 NC3 2.0 内置了丰富的网络协议，集成多个工业标准接口；并支持多种驱动和软件功能（适用于 Windows、WinCE、Android 和 Linux 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
性能稳定，性价比高
CCC RoHS 认证
CLM920 NC3 2.0 是最新推出的一款支持多制式、多频段的 LTE CAT4 无线通信模块。支持最高 150Mbps 下行速率和 50Mbps 上行速率，具有高性价比；同时在封装上兼容 CLM920_NC3 等系列模块，具有强大的可扩展能力。
CLM920 NC3 2.0 内置多星座高精度定位 GNSS(GPS/GLONASS/BeiDou/Galileo)接收机，在简化产品设计的同时，还大大提升了定位速度和精度。
CLM920 NC3 2.0内置噪音抑制和回升消除技术，具有很高的信噪比和宽带宽性能，可应用于如云喇叭等多媒体智能领域。
CLM920 NC3 2.0 内置了丰富的网络协议，集成多个工业标准接口；并支持多种驱动和软件功能（适用于 Windows、WinCE、Android 和 Linux 各版本）极大地拓展了其在 M2M 领域的应用范围，为客户的应用提供了极大的灵活性和易集成性，可应用于如POS、POC、FWP、OTT、CPE、路由器、数据卡、平板电脑、安防以及工业级 PDA 等。
产品优势
专为 M2M 和 IoT 应用而设计的 LTE Cat4 无线通信模块
支持多网络制式覆盖
支持高速率上传/下传功能
性能稳定，性价比高
CCC RoHS 认证
| > 一般特征 | > 电气参数 | ||||
| 封装 | LCC 封装 | 发射 功率 |
Class 3 (23dBm ±2dB) for LTE FDD bands |
||
| 尺寸 | 32mm x 29mm x 2.4mm | Class 3 (23dBm ±2dB) for LTE TDD bands |
|||
| 工作电压 | 3.3V-4.2V 典型电压 3.7V | Class 3 (24dBm +1/-3dB) for WCDMA | |||
| 正常工作温度 | -30℃ - +75℃ | 省电 功耗 |
关机电流 11uA | ||
| 极限工作温度 | -40℃ - +85℃ | 休眠电流 < 3mA | |||
| 工作湿度 | RH5%~RH95% | 灵敏度 | LTE B1: -101.7dBm(10M) LTE B3: -101.7dBm(10M) LTE B5: -101.7dBm(10M) LTE B8: -101.2dBm(10M) LTE B34: -101.7dBm(10M) LTE B38: -101.2dBm(10M) LTE B39: -101.7dBm(10M) LTE B40: -101.7dBm(10M) LTE B41: -101.7dBm(10M) WCDMA B1: <-109dBm WCDMA B8: <-109dBm |
||
| 工作频段 | FDD LTE: B1/B3/B5/B8 | ||||
| TDD LTE: B34/B38/B39/B40/B41 | |||||
| WCDMA: B1/B8 | |||||
| LTE Version | 3GPP E_UTAR Release 9 | ||||
| 天线 | MAIN x 1 ，DIV x 1 ，GNNS x 1 | ||||
| Bandwidth | 1.4/3/5/10/15/20MHz | ||||
| AT 命令 | 3GPP TS27.007 指令集 | ||||
| > 数据特性 | |||||
| LTE FDD | DL 150Mbps/UL 50Mbps@20MBW | ||||
| LTE TDD | DL 130Mbps/UL 35Mbps@20MBW | ||||
| DC-HSPA | DL 42Mbps/UL 5.76Mbps | > 突出特性 | |||
| UMTS R99 | DL 384kbps/UL 384kbps | 协议 | TCP/UDP/PPP/HTTP/NITZ/CMUX/PAP/ NDIS/NTP/HTTPS/PING/CHAP |
||
| > 接口 | USB 驱动 |
Windows 各版本 | |||
| USB 接口 | x1 ，USB2.0 ，高速 480Mbps | WinCE 各版本 | |||
| 音频接口 | x1 PCM 数字语音接口 | Android 各版本 | |||
| SIM 接口 | x1 (U)SIM ，（1.8V/3.0V） | Linux 各版本 | |||
| ADC 接口 | x2 （15 位采样） | GNSS | 内置全球高精度定位系统 | ||
| I2C 接口 | x1 | GPS/GLONASS/BeiDou/Galileo(可选) | |||
| 4G 网络指示 | x1 （NET_STATUS）网络状态 | > 认证 | |||
| x1 （STATUS）模块运行状态* | 中国 | CCC/SRRC/NAL | |||
| UART 接口 | x1 主串口 UART1(4/7 线主串口) | ||||
| x1 调试串口 DBG_UART | |||||
| RESET | x1 （低电平有效） | ||||
| PWRKEY | x1 （低电平有效） | ||||
| 通用 GPIO | WAKEUP_IN，休眠模式控制 | ||||
| W_DISABLE，飞行模式控制 | |||||
| 标注说明 ：* 该功能正在开发中 ，暂不支持 | |||||
