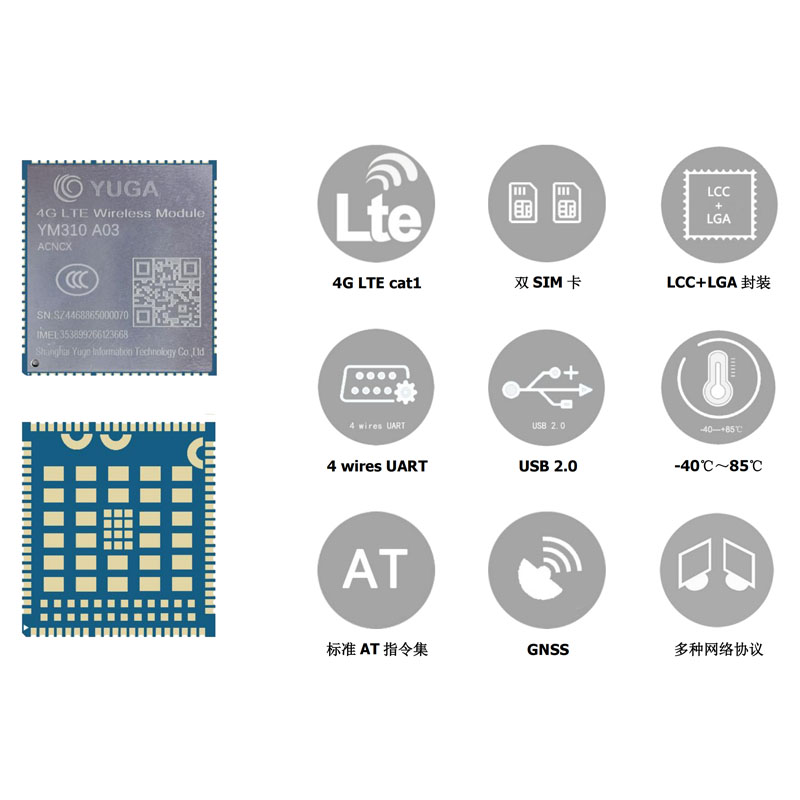

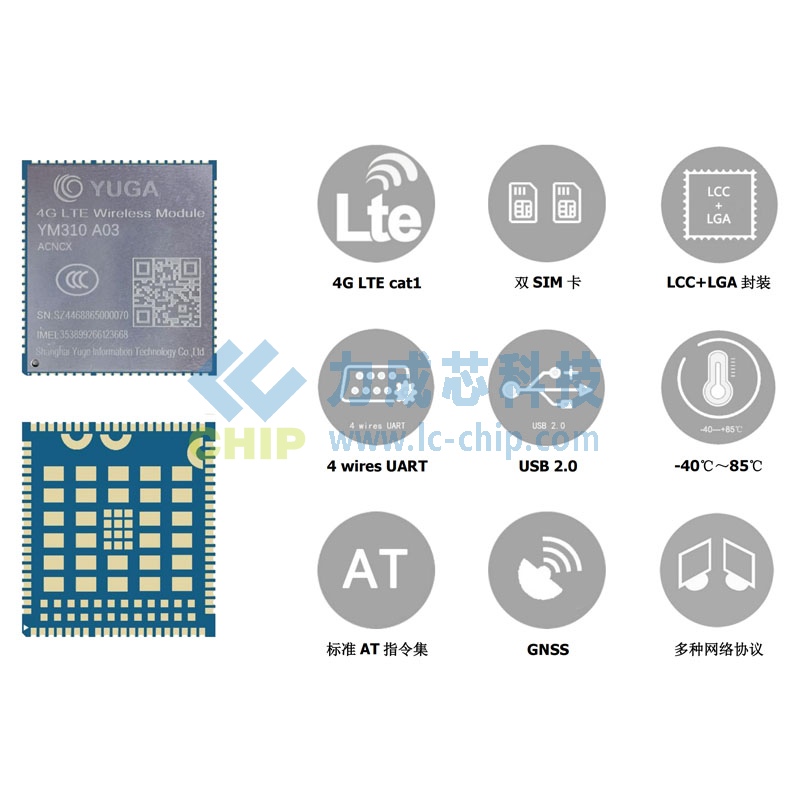

域格ASR平台Cat.1海外多频段通信模块YM310 A03&YM310 A13
产品介绍
YM310 A03&A13 是一款 LTE Cat.1 bis+GNSS 定位二合一无线通信模块。采用 ASR1605 平台，支持 LTE 3GPP Rel 13 技术，最高 10Mbps 下载速率和 5Mbps 上传速率。内置多星座高精度 GNSS 接收机，可多系统同时联合定位，向用户提供快速，准确的高性能定位体验。
YM310 A03&A13 模块具有强大的可扩展能力，内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（如 Windows、Linux、Android 等系统下的虚拟驱动），为客户的应用提供了极大的灵活性和易集成性，可应用于如 FWP、POC、Tracker、安防等领域。
产品优势
FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LCC+LGA 封装，适用于 M2M 和 IOT 的应用设计
支持 Wi-FI SCAN 定位（时分复用）
支持 GNSS 卫星定位（可选）
CCC / SRRC / CE /FCC* 认证
YM310 A03&A13 是一款 LTE Cat.1 bis+GNSS 定位二合一无线通信模块。采用 ASR1605 平台，支持 LTE 3GPP Rel 13 技术，最高 10Mbps 下载速率和 5Mbps 上传速率。内置多星座高精度 GNSS 接收机，可多系统同时联合定位，向用户提供快速，准确的高性能定位体验。
YM310 A03&A13 模块具有强大的可扩展能力，内置了丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（如 Windows、Linux、Android 等系统下的虚拟驱动），为客户的应用提供了极大的灵活性和易集成性，可应用于如 FWP、POC、Tracker、安防等领域。
产品优势
FOTA 空中升级，降低后期运维成本
支持双卡单待单通
LCC+LGA 封装，适用于 M2M 和 IOT 的应用设计
支持 Wi-FI SCAN 定位（时分复用）
支持 GNSS 卫星定位（可选）
CCC / SRRC / CE /FCC* 认证
| 模组型号 | 接口 | |||
| CN（中国/印度）: TDD_LTE: B34/B38/B39/B40/B41 FDD_LTE: B1/B3/B5/B8 EV（欧洲/澳洲/亚太）: TDD_LTE: B38/B40/B41 FDD_LTE: B1/B3/B5/B7/B8/B20/B28 SA（南美）: TDD_LTE: B38/B40/B41 FDD_LTE: B1/B2/B3/B4/B5/B7/B8/B28/B66 NE（北美+）: TDD_LTE: B38/B40/B41 FDD_LTE: B2/B4/B5/B12/B13/B17/B66/B71 |
USB 2.0 ： x1 USIM： x1 UART： x3（主串口、调试串口、辅助串口） ADC： x2 RESET： x1 PWRKEY： x1 PCM: x1 I2C： x1 SPI： x1 天线： x2（GNSS 天线可选） |
|||
| 一般特性 | 射频特性 | |||
| 封装特征： LCC+LGA 尺寸(mm) ： (32±0.1) * (29±0.1) * (2.4±0.2) LTE Category： LTE Cat 1 bis BandWidth： 1.4/3/5/10/15/20（MHz） 工作电压： 3.3V ~ 4.2V 典型值：3.7V 正常工作温度：-30℃ ~ +75℃ 极限工作温度：-40℃ ~ +85℃ AT 命令： 3GPP TS27.007 和 27.005 指令集 省电功耗： 关机电流≤ 5uA 休眠电流 < 1mA |
Class 3 (23dBm±2dB) for LTE FDD bands Class 3 (23dBm±2dB) for LTE TDD bands Sensitivity： LTE B1: -100.2dBm(10M) LTE B2: -101.2dBm(10M) LTE B3: -100.2dBm(10M) LTE B4: -100.2dBm(10M) LTE B5: -98.7dBm(10M) LTE B7: -100.2dBm(10M) LTE B8: -99.2dBm(10M) LTE B12: -98.2dBm(10M) LTE B13: -98.7dBm(10M) LTE B17: -98.2dBm(10M) LTE B20: -99.2dBm(10M) LTE B28: -100.2dBm(10M) LTE B66: -99.7dBm(10M) LTE B71: -97.2dBm(10M) LTE B34: -101.2dBm(10M) LTE B38: -99.7dBm(10M) LTE B39: -101.7dBm(10M) LTE B40: -100.7dBm(10M) LTE B41: -99.2dBm(10M) |
|||
| 数据特性 | GNSS 特性 | |||
| FDD： Max 10Mbps(DL), 5Mbps(UL) TDD： Max 8.96Mbps(DL), 3.1Mbps(UL) |
支持 GPS/ BDS/ GLONASS/ QZSS 等多系统 支持 AGNSS 辅助定位 水平定位精度＜2m@CEP50 冷启动灵敏度（典型值）-149dBm@GNSS 跟踪灵敏度（典型值）-165dBm@GNSS 重捕获灵敏度（典型值）-159dBm@GNSS |
|||
| 音频特性 | ||||
| 编解码模式：MP3/AMR/WAV 1．PWM 输出+音频 PA 实现音频播放 2．CODEC+音频 PA 实现音频播放 |
||||
| 其他特性 | ||||
| FOTA： 空中下载固件升级 协议栈： TCP/UDP/PPP/FTP/HTTP/SMTP/MQTT/PING 驱动： RIL：Android USB RNDIS：Windows USB RNDIS：Linux USIM 1 卡支持热插拔检测 |
||||
| 标注说明 ：* 该功能正在开发中 ，暂不支持 | ||||
