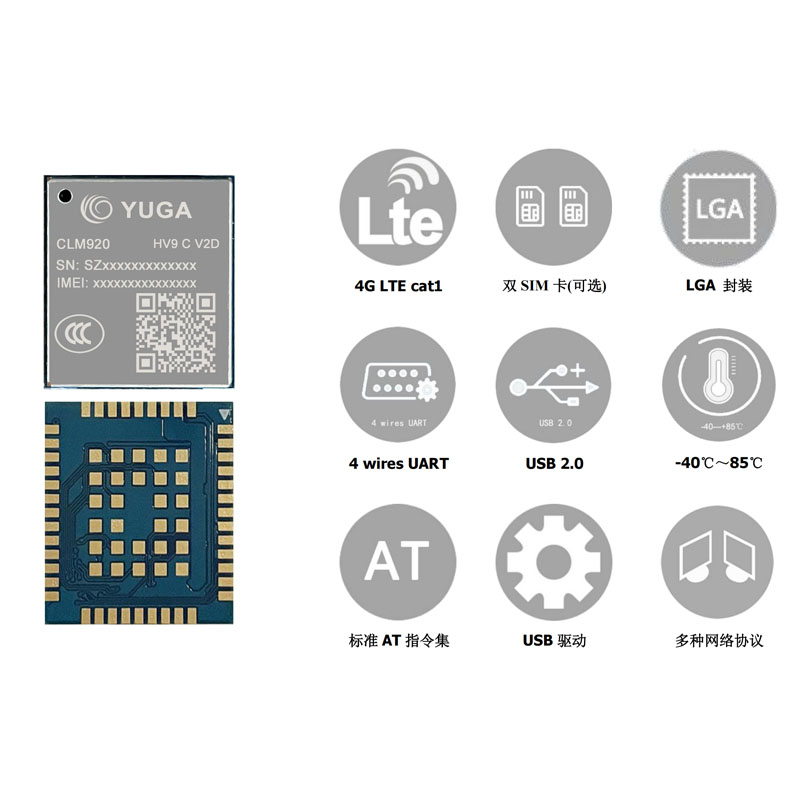

域格CLM920-HV9 V2 72Pin精简LGA国内Cat1通信模块 配套CLR970-HV9工业底板

产品简介

深圳市力成芯科技有限公司为上海域格官方正规授权代理商，原厂供应CLM920-HV9 V2 LTE Cat1通信模块，可匹配专用CLR970-HV9工业嵌入底板成套配套使用；模块采用72Pin精简LGA小型封装，尺寸17.7×15.8×2.3mm，搭载成熟ASR1602低功耗通信芯片，完整覆盖国内移动、联通、电信2G/4G全通信频段；硬件区分单SIM、双卡单待两种配置，搭载三路UART、PCM音频、SPI、多路ADC、I2C、PWM丰富工业外设；支持RNDIS/PPP双拨号、FOTA空中远程固件升级，兼容Windows/Linux/Android/WinCE全系统驱动；常规工作区间-30~75℃，极限工况可达-40~+85℃，原厂配套CCC无线电、SRRC型号核准、RoHS环保全套合规资质，适配共享终端、公网POC对讲、资产采集、安防IPC、智能表计等国内物联网整机，同步提供规格书、硬件图纸、AT指令、驱动、全套认证文件，提供整机硬件选型与集成技术对接。

产品核心优势

• 72Pin精简LGA小型封装，尺寸紧凑，可缩减整机PCB布局面积，适配轻量化量产设备
• ASR1602低功耗方案，关机电流＜6.5uA，休眠电流低于2mA，电池供电设备续航表现优异
• 国内三大运营商全频段兼容，FDD/TDD LTE+GSM多模通用，整机无需区分运营商版本备货
• 单SIM、双卡单待两款硬件规格，多区域、多运营商布局产品无需重新改版PCB
• 三路独立UART、双I2C、多路ADC、PCM音频等外设齐全，工控与语音终端拓展能力强
• PCM+双音频输出架构，原生支持POC公网对讲、户外广播喇叭语音业务开发
• RNDIS、PPP两种拨号协议，通过AT指令自由切换，适配各类嵌入式主控硬件
• FOTA批量远程升级机制，大批量部署终端无需线下拆机更新固件，降低运维成本
• 模块标准3.3~4.2V供电，搭配CLR970-HV9底板可拓展至5~16V整机宽压输入
• 工业级宽温性能，极限-40℃低温、85℃高温稳定运行，适配露天户外设备
• 内置MQTT、IPv6全套物联网协议栈，可快速对接国内各类云平台，缩短开发周期
• 原厂出具全套无线电准入证书，整机送检无需重复射频测试，加快量产上市进度

HV9 V2型号命名释义

CLM920-HV9 V2 完整型号选型表

完整硬件技术参数

适配整机应用场景

采购选型常见问题FAQ

• 1、CLM920-HV9 V2能否搭配CLR970-HV9底板成套使用？答：硬件引脚完全匹配，可直接配套焊接，无需重新绘制PCB。
• 2、D双卡版本是否支持自动切换运营商？答：双卡单待架构，通过AT指令切换卡槽，适配多地多运营商共享设备。
• 3、V2 72Pin与老款109Pin模块区别？答：V2精简闲置外设，PCB占用面积更小，物料成本更低；109Pin适合多路串口、多路音频工控设备。
• 4、低功耗是否适配电池供电设备？答：休眠电流仅2mA以内，关机微安级功耗，可显著延长电池终端续航周期。
• 5、模块是否支持POC语音对讲？答：内置完整PC音频通路，外接功放即可搭建户外广播、工地对讲整机方案。
• 6、国内整机量产是否具备全套无线电认证？答：原厂配套CCC、SRRC完整报告，整机送检无需重复射频检测。
• 7、研发阶段如何获取器件进行整机调试？答：力成芯常备HV9 V2全系列现货，可对接商务渠道办理试样流程，同步交付全套调试资料。
