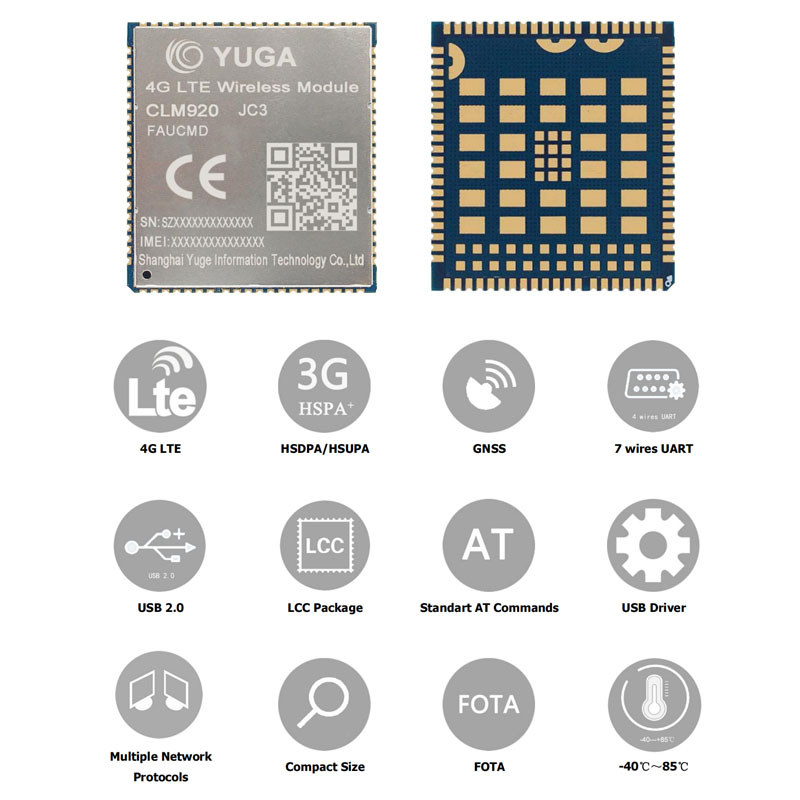

域格CLM920-JC3F ASR1803SC LCC 4G Cat4通信模组
域格CLM920-JC3F ASR1803SC LCC 4G Cat4通信模组

域格CLM920-JC3F ASR1803SC LCC 4G Cat4通信模组

全球多区域频段｜GNSS/单北斗可选｜SIM+eSIM双卡｜FOTA远程升级

产品简介

深圳市力成芯科技有限公司是上海域格官方授权代理商，CLM920-JC3F为ASR1803SC平台LCC贴片式LTE Cat4无线通信模组，配套jc3系列全套官方开发文档；遵循3GPP Release 9标准，下行峰值150Mbps、上行50Mbps，覆盖国内、欧亚太、北美、墨西哥、全球通六大频段版本；硬件支持实体Micro SIM+贴片eSIM双卡方案，可按需选择五模GNSS定位或纯北斗定位，搭载USB2.0、三路UART、SDIO、I2C、SPI多拓展外设；标准LCC 32×29×2.4mm封装，常规-30℃~+75℃工业宽温，极限耐温-40~85℃，休眠低功耗设计，支持FOTA空中远程升级，全系列拥有CCC/SRRC/CE/FCC/RoHS合规认证，一站式适配国内外POS收银、POC公网对讲、FWP无线固话、4G CPE路由、户外安防、工业手持PDA全品类M2M物联网终端。

ASR1803SC主控 多区域全球频段 GNSS/北斗双选配 SIM+eSIM双卡 多路工业串口 FOTA远程升级

产品核心优势

  • 原生面向M2M工业物联网开发ASR1803SC芯片，供货稳定、综合性价比突出
  • 六大频段版本全覆盖，国内/欧美/墨西哥/全球通设备一套模组方案搞定
  • 全系列引脚与CLM920同系列硬件兼容，存量产品无需重新改PCB结构
  • 双卡硬件设计，实体SIM搭配贴片eSIM，跨境设备自由切换多运营商网络
  • 定位双方案可选：五星座GNSS通用海外，单北斗适配国内涉密专用设备
  • 支持FOTA远程空中升级，大批量终端免拆机更新固件，大幅降低运维成本
  • 丰富拓展接口：3路UART、SDIO、I2C、SPI，工控、外设拓展自由度高
  • 超低休眠功耗，关机电流仅13uA，适合电池供电便携终端设备
  • -30℃常规宽温，极限-40℃低温稳定工作，车载、露天设备长期在线
  • CCC、SRRC、CE、FCC、RoHS全套认证，国内出货、各国海关清关无忧

官方完整型号命名规则

命名标准格式：CLM920 JC3F + 区域 + 存储容量 + 天线定位配置 1. 区域频段标识： CN=中国/印度 | AU=欧洲/亚太 | NA=美洲 | MA=墨西哥 | GB=全球多区域 2. Flash存储容量： C=64Mb(8MB) | S=128Mb(16MB) 3. 天线与定位后缀： MX=单主集天线 | MD=主集+分集双天线 MG=主集+GNSS五模定位 | DG=主集分集+GNSS MB=主集+单北斗定位 | DB=主集分集+单北斗 示例：CLM920 JC3FCNCMX = 中国频段 + 8MB闪存 + 单主集无定位

CLM920-JC3F全型号选型对照表

完整型号 频段区域 Flash 主集天线 分集天线 定位配置 推荐适用场景
CLM920 JC3FCNCMX 中国/印度 8MB √ — 无 基础无线数传设备
CLM920 JC3FCNCMD 中国/印度 8MB √ √ 无 弱网环境增强信号数传
CLM920 JC3FCNCMG 中国/印度 8MB √ — GNSS五模 普通车载定位终端
CLM920 JC3FCNCDG 中国/印度 8MB √ √ GNSS五模 高精度户外追踪设备
CLM920 JC3FCNCMB 中国/印度 8MB √ — 单北斗 国内北斗专用设备
CLM920 JC3FCNCDB 中国/印度 8MB √ √ 单北斗 北斗高精度工控定位
CLM920 JC3FAUCMX 欧洲/亚太 8MB √ — 无 海外基础数传网关
CLM920 JC3FAUCMD 欧洲/亚太 8MB √ √ 无 海外工地弱网采集设备
CLM920 JC3FAUCMG 欧洲/亚太 8MB √ — GNSS五模 海外小型车载定位器
CLM920 JC3FAUCDG 欧洲/亚太 8MB √ √ GNSS五模 跨境货车追踪终端
CLM920 JC3FNACMX 美洲 8MB √ — 无 北美小型物联网设备
CLM920 JC3FNACMD 美洲 8MB √ √ 无 北美户外监测终端
CLM920 JC3FNACMG 美洲 8MB √ — GNSS五模 北美物流定位设备
CLM920 JC3FNACDG 美洲 8MB √ √ GNSS五模 北美高精度车载终端
CLM920 JC3FMACMX 墨西哥+ 8MB √ — 无 墨西哥民用数传设备
CLM920 JC3FMACMD 墨西哥+ 8MB √ √ 无 墨西哥户外监控底板
CLM920 JC3FMACMG 墨西哥+ 8MB √ — GNSS五模 墨西哥货运定位终端
CLM920 JC3FMACDG 墨西哥+ 8MB √ √ GNSS五模 墨西哥高精度追踪设备
CLM920 JC3FGBCMD 全球多区域 8MB √ √ 无 出口多国通用路由设备
CLM920 JC3FGBCDG 全球多区域 8MB √ √ GNSS五模 跨境全球物流定位器

完整硬件技术参数

产品型号 CLM920-JC3F ASR1803SC LCC 4G Cat4模组
主控芯片 ASR1803SC LTE Cat4通信平台
网络制式 LTE Cat.4 兼容WCDMA 3G，3GPP Release 9
峰值传输速率 FDD DL150Mbps / UL50Mbps；TDD DL130Mbps / UL35Mbps
各版本频段范围 CN：FDD B1/B3/B5/B8，TDD B34/38/39/40/41，WCDMA B1/B8
AU：FDD B1/B3/B5/B7/B8/B20/B28，TDD B38/40/41，WCDMA B1/B5/B8
NA：FDD B1/B2/B3/B4/B5/B7/B8/B12/B17/B28/B66，TDD B38/40/41，WCDMA B1/B2/B4/B5/B8
封装外形尺寸 LCC 32±0.1mm × 29±0.1mm × 2.4±0.2mm
标准供电电压 3.3V~4.2V，典型工作3.7V
温度规格 常规工作：-30℃ ~ +75℃；极限存储：-40℃ ~ +85℃
硬件拓展接口 USB2.0×1、UART×3、SIM×1、eSIM×1、ADC×2、SDIO×2、I2C×1、SPI×1
定位模块规格 GPS/BDS/GLONASS/Galileo/QZSS五模GNSS 或 单北斗可选，AGNSS辅助，定位精度＜2m
功耗参数 关机电流13uA，休眠待机电流＜3mA
合规认证 CCC、SRRC、CE、FCC、RoHS

整机适配应用场景

无线POS收银终端
4G刷卡联网模组
POC公网对讲机
4G语音对讲模块
FWP无线固话设备
家用无线电话底板
4G CPE随身路由器
国内外便携WiFi方案
户外安防摄像头
工地园区监控联网
工业手持PDA
仓储巡检手持终端
官方全套开发资料
CLM920-JC3F规格书｜AT指令手册｜全系统驱动｜认证证书合集
立即获取

采购选型常见FAQ

  • 1、CLM920-JC3F与JC3E硬件可以直接替换吗？ 答：LCC封装引脚完全兼容，仅PCB版本与外设资源略有差异，外壳无需改动。
  • 2、eSIM和实体SIM能否同时在线驻网？ 答：硬件同一时间仅单卡工作，通过AT指令切换运营商网络。
  • 3、GNSS定位模块可以软件关闭省电吗？ 答：支持AT指令关闭定位射频，纯数据业务大幅降低整机功耗。
  • 4、单北斗MB后缀型号能接收国外卫星吗？ 答：MB/DB版本仅支持北斗卫星，海外项目建议选用MG/DG GNSS版本。
  • 5、FOTA升级是否需要额外调试串口？ 答：仅通过USB接口即可完成远程固件升级，无需额外硬件。
  • 6、出口北美可以提供FCC完整证书吗？ 答：NA美洲型号配套全套FCC认证报告，支持整机出口送检清关。
