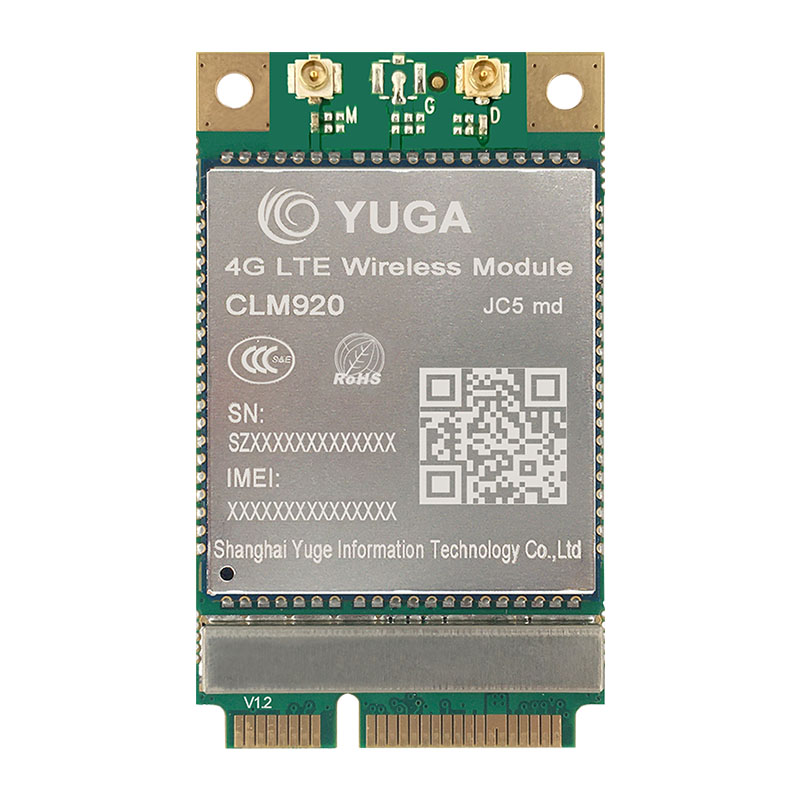

行业底板 CLM920 JC5/JD5 Minipcie接口 4G 模组嵌入板
CLM920_JC5(JD5) Mini PCIE 模块是一款 PCI Express Mini Card 1.2 标准的模块，是一款集成 FDD-LTE/TDD-LTE/WCDMA/等多种网络制式的无线终端产品。支持 OS：Windows 系列/Linux/Android 等嵌入式操作系统。CLM920_JC5(JD5) 模块可以应用在以下场合：
车载设备
无线 POS 机
无线广告、媒体
远程监控
智能抄表
移动宽带
工业自动化
其他无线终端等
车载设备
无线 POS 机
无线广告、媒体
远程监控
智能抄表
移动宽带
工业自动化
其他无线终端等
| 产品名称 | 描述 | |
| CLM920_JC5 Mini PCIE | LTE for CN | |
| CLM920_JD5 AU Mini PCIE | LTE for AU | |
| CLM920_JD5 NA Mini PCIE | LTE for NA | |
| 模块系列 | 网络类型 | 支持频段 |
| CLM920_JC5 | WCDMA | B 1/B5/B8 |
| LTE | B 1/B3/B5/B8/B34/B38/B39/B40/B41 | |
| CLM920_JD5 AU | WCDMA | B 1/B5/B8 |
| LTE | B 1/B3/B5/B7/B8/B20/B28/B38/B40/B41 | |
| CLM920_JD5 NA | WCDMA | B 1/B2/B4/B5/B8 |
| LTE | B 1/B2/B3/B4/B5/B7/B8/B 12/B 17/B28/B38/B40/B41/B66 | |
| 特性 | 描述 | |
| 物理特性 | 51mmx30mmx3.6mm | |
| 固定方式 | 接地螺丝孔（2） | |
| 应用处理器 | 单核 ARM Cortex-A7 处理器，主频 1.2GHZ ，256kB 2 级缓存 | |
| 工作电压 | 3.3V~ 4.2V 典型电压 3.7V | |
| 节能电流 | 待机电流< 5mA | |
| 应用接口 | 标准 SIM 接口，支持 3.0V/1.8V 支持热插拔功能，自动识别 USB2.0 (High-Speed) 硬件复位接口 UART 串口接口 PCM 接口 电源接口 网络状态指示接口 |
|
| 模拟语音 | 支持 1 路 MIC 差分输入 支持 1 路 EAR 差分输出 |
|
| 天线接口 | 主集 x1 ，分集 x1 ，GNSS x1 | |
| 发射功率 | LTE: Class 3 (23dBm±2dB) UMTS: Class 3 (24dBm+1/-3dB) |
|
| 数据业务 | WCDMA: UMTS R99： DL 384 kbps/UL 384 kbps DC-HSPA+: DL 42 Mbps/UL 5.76 Mbps LTE FDD: DL 150Mbps/UL 50Mbps@20M BW cat4 LTE TDD: DL 130Mbps/UL 35Mbps@20M BW cat4 |
|
| AT 指令 | 支持标准 AT 指令集（Hayes 3GPPTS 27.007 和 27.005） | |
| SMS 业务 | 支持 Text 和 PDU 模式 支持点对点 MO 和 MT 支持小区广播短信 SMS 存储：USIM 卡/ME（默认） |
|
| 虚拟网卡 | 支持 USB 虚拟网卡 | |
| 温度范围 | 正常工作温度：-35℃ to +75℃ 极限工作温度：-40℃ to +85℃ 存储温度： -40℃ to +85℃ |
|
