一、原厂标准化硬件基底，完美匹配X09/X19模组全规格

YM310 X09/X19 EVB开发板由上海域格原厂同步设计，型号310_CORE_EVB_V3.0，尺寸仅48mm×32mm，小巧紧凑适配桌面调试、实验室测试、户外样机验证全场景，是适配移芯YM310系列Cat.1模组的最小硬件系统。

1. 核心硬件配置全覆盖

开发板搭载原厂YM310 X09（国内全网通）/YM310 X19（海外多频段GNSS二合一）模组，硬件配置一步到位，无需额外搭建外围电路：

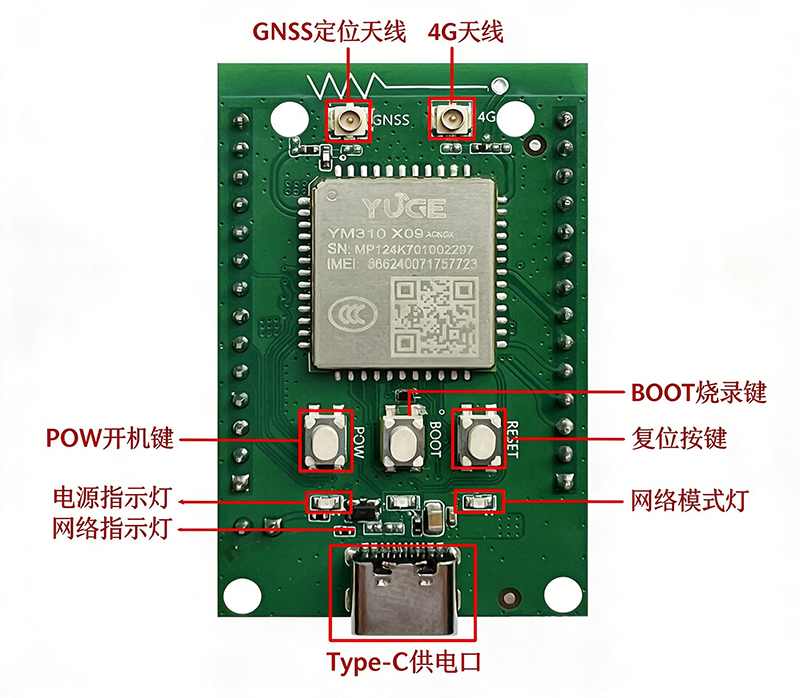

• 多制式射频天线接口：双IPEX一代射频座，独立4G MAIN主天线、有源GNSS定位天线，支持GPS/北斗多星定位，满足车载追踪、资产定位、户外监测设备信号测试；
• 双卡通信架构：板载NANO SIM翻盖卡座，支持1.8V/3V自动识别USIM卡，硬件预留ESIM焊位，实现双卡单待，适配多运营商切换、跨境设备通信需求；
• 多路独立串口体系：三路串口物理隔离互不干扰——DBG调试日志串口、主AT/固件下载串口UART1、辅助通用串口UART3，业务通信、打印日志、外设拓展同步并行；
• 标准化拓展外设：引出完整I2C总线、ADC模数采集通道、多路通用GPIO/AGPIO、音频输出接口，可直接对接温湿度传感器、电磁阀、语音播报、显示屏等外设；
• 多重状态可视化指示：电源常亮灯、4G网络注册指示灯、网络模式状态灯，通过灯光区分待机、搜网、数据传输、通话四种工作状态，实时直观判断模组运行工况；
• 实体功能按键：POW开机键、RESET复位键、BOOT下载模式按键，无需软件指令即可快速切换模组工作状态，调试效率翻倍。

2. 双供电方案，覆盖常规调试+低功耗专项测试

针对研发两大核心测试场景，开发板设计两套独立供电回路，彻底解决低功耗测试外接电路干扰难题：

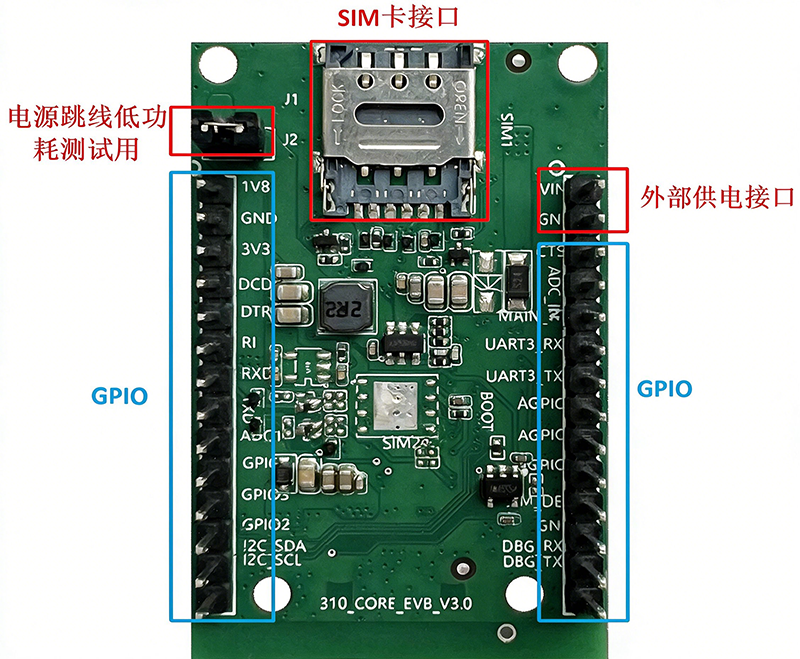

• 日常开发供电：Type-C USB 5V直插供电，即插即用，电脑连接同时完成供电、USB数据通信、AT指令调试，背面28PIN双排针VIN也可外接5V直流电源；

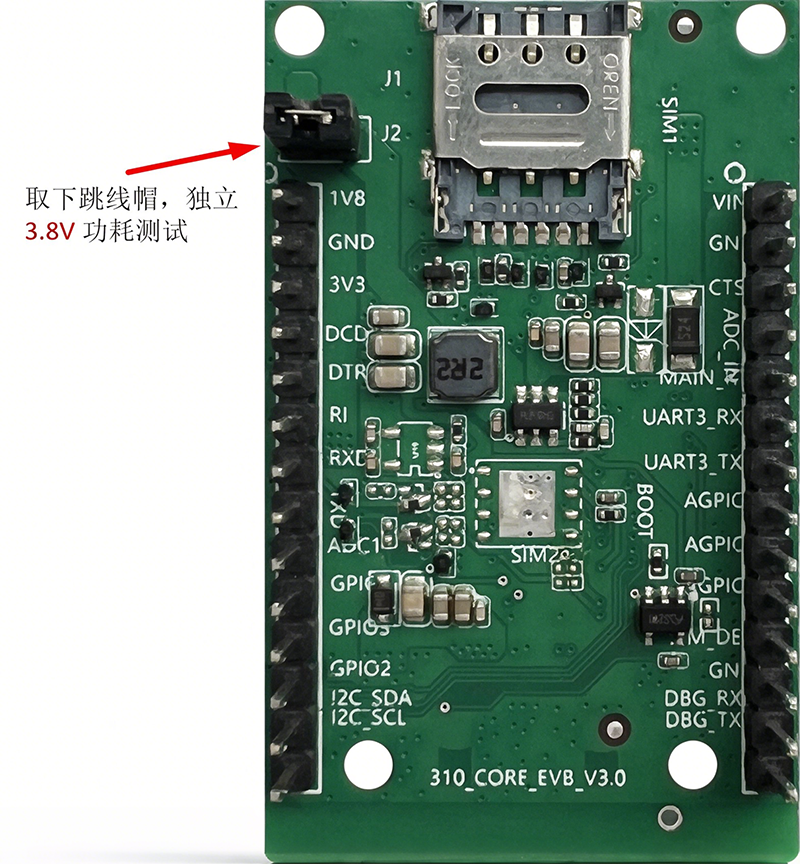

• 低功耗专项测试：背面J2电源跳线帽分离板载耗电元件，独立接入3.8V电源精准测模组休眠电流，适配水表、太阳能监测等电池设备功耗验证。

3. 规范引脚定义，1.8V/3.3V电平灵活适配

开发板28PIN双排针完整引出模组全部功能引脚，引脚定义与量产载板一一对应，提前规避硬件改版风险： 支持1V8/3V3双电压输出，覆盖DCD、DTR休眠、SIM热插拔、I2C、ADC等工业常用功能，无需额外飞线即可完成外设联动测试。

二、四大核心研发能力，解决终端开发全流程痛点

（一）快速开机调试，零门槛上手模组开发

Type-C直连电脑、插入SIM与天线，开机即可下发AT指令测试拨号、定位、语音；网络灯差异化闪烁状态，肉眼快速识别搜网/待机/数据传输状态。

（二）多方式固件升级，适配量产批量迭代

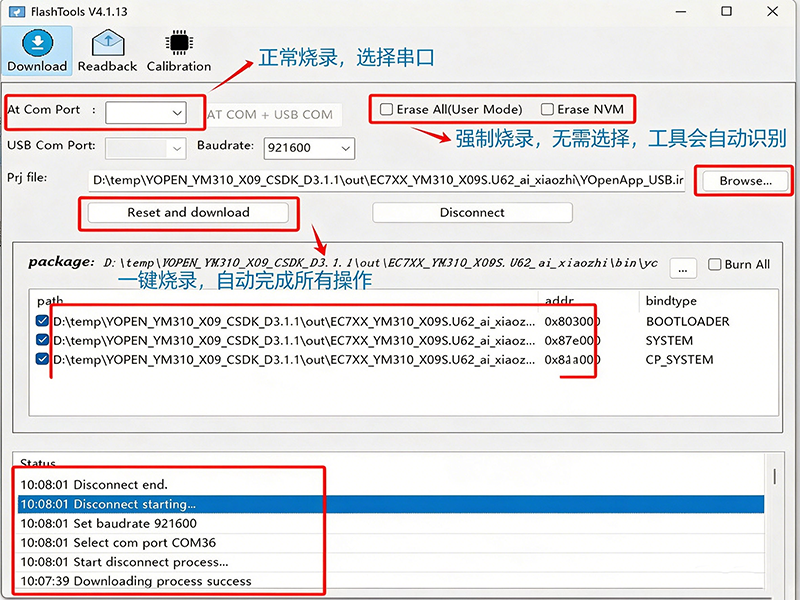

配套原厂FlashTools V4.1.13工具，支持USB强制救砖、USB正常升级、UART串口烧录三种模式，分区可视化、支持擦除用户数据保留校准参数，适配样机与批量终端迭代。

（三）完整低功耗验证体系，电池终端研发必备

跳线隔离设计消除板载多余耗电，可精准复现X09/X19关机＜1μA、休眠＜3μA超低功耗，搭配DTR休眠引脚模拟定时上报业务，提前优化整机续航方案。

（四）全接口外设联调，提前验证量产硬件兼容性

I2C/ADC/GPIO/音频/GNSS/SIM热插拔全部引出，无需打样PCB，直接完成传感器、继电器、定位、语音功能原型验证。

三、X09/X19模组差异化适配，覆盖国内+出海双赛道

开发板Pin to Pin兼容两款核心模组，一套硬件同时做国内、海外两套方案研发：

• YM310 X09（国内全网通）：移动/联通/电信三网全覆盖，分3.3V标准、2.2V低压两种供电，无定位，适配智能水表、共享控制器、国内DTU； 查看YM310 X09完整规格
• YM310 X19（海外GNSS二合一）：EU/NA/JP海外频段可选，集成五模GNSS定位，带CE/NCC出口认证，适配跨境车载、海外资产追踪； 查看YM310 X19完整规格

四、多行业落地价值，全方位降低研发综合成本

• 缩短40%以上研发周期，省去多轮PCB改版；
• 原厂标准电路，提前规避天线、功耗、SIM卡量产故障；
• 力成芯提供硬件、软件、量产全流程一对一技术支持；
• 覆盖智慧表计、车载追踪、工业DTU、共享设备、跨境安防全Cat1赛道。

五、深圳市力成芯科技配套服务，一站式采购+全周期技术赋能

常备YM310 X09/X19模组与EVB开发板现货，48小时内发货，采购即赠送规格书、AT手册、烧录软件、低功耗调试文档，提供长期原厂稳定供货与细分行业定制方案。
