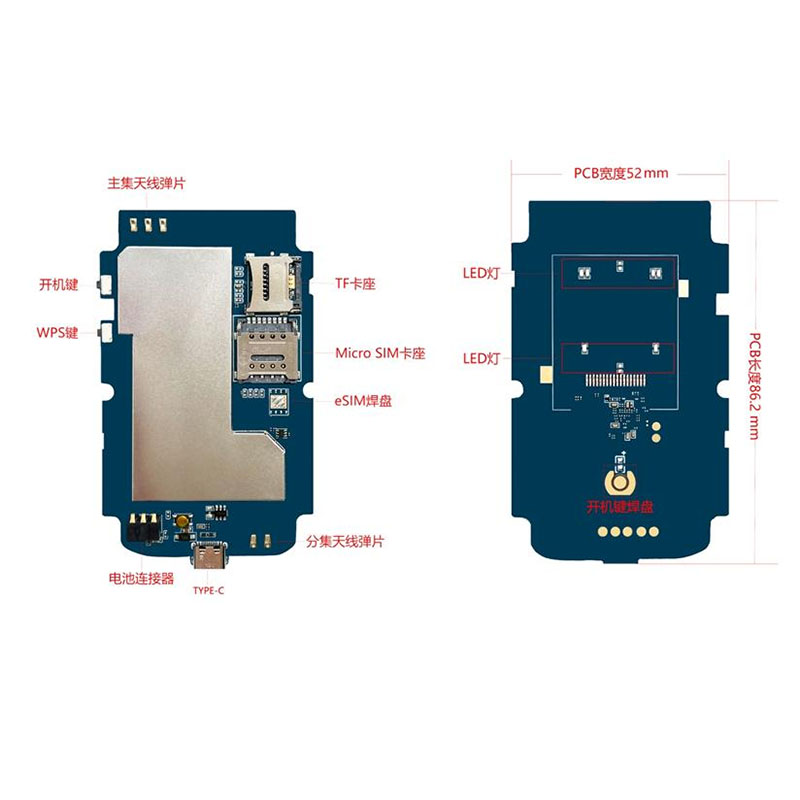

Wi-Fi6无线4G无线MiFi解决方案——MF801
本产品是一款适用于 LTE 4G 无线上网的 PCBA，其采用 ASR1803 芯片，信号稳定，系统兼容性强，使用简便、性能可靠，能满足个人用户上网需求。
| CLR801 | ||
| LTE CAT4 MIFIPCBA | ||
| 产品规格参数 | ||
| 项目 | 详细参数 | |
| 芯片平台 | ASR1803 | |
| 内存 | DRAM 256Mb+Flash ROM 64Mb/128Mb(可选) | |
| LTE 速率 | FDD-LTE 150M DL / 50M UL Cat4 | |
| TDD-LTE 130M DL / 35M UL Cat4 | ||
| 频段 | 1. 国内版: LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B5/B8 2. 欧版: LTE-FDD:B1/B3/B5/B7/B8/B20/B28(可选) LTE-TDD:B38/B40/B41 WCDMA:B1/B5/B8 3. 美版: LTE-FDD:B2/B3/B4/B5/B7/B12/B17/B28/B66(可选) LTE-TDD:B38/B41 WCDMA:B2/B4/B5 |
|
| WIFI | 支持 IEEE802.11 b/g/n/ax 支持频率范围：2412-2482MHz 支持 WEP/WPA2-PSK/WPA3/TKIP/CCMP/WAPI |
|
| 天线 | LTE 主集天线和分集天线为 FPC 天线，WIFI 天线为板载天线 | |
| 按键 | 开机键 x2，WPS 键 x1 ，复位键 x1 | |
| 接口 | TYPE-C USB 2.0 Micro-SIM 卡槽 x 1+eSIM x1 卡 or eSIM 卡 x 2(QFN5*6) TF 卡卡槽 (可选) |
|
| 显示 | 1. 1.44 寸 LCD 2. 正方形四颗灯排列;电池电量,信号,SMS 和 WIFI 指示灯 3. 竖排三颗灯排列;电池电量,信号和 WIFI 指示灯 |
|
| 电源 Power Suply |
锂电池供电，可支持最大电池电压为 4.35V USB 输入供电(5V/1A) |
|
| PCBA 尺寸 | (86.2±0.1)mm*(52±0.1)mm | |
| 环境参数 | -20℃ - 60℃ | |
| 软件功能介绍 | ||
| 项目 | 详细参数 | |
| 操作系统 | Windows11/10/8/7, Linux, Android | |
| 拨号方式 | RNDIS | |
| Web 后台 | 地址：192.168.1.1，默认登录账号：admin 默认密码：admin | |
| 软件升级 | 本地升级/FOTA | |
