AI小智全系列产品资料

YM310 CAT1移芯系列模组 | 按键版 + 唤醒版 完整文档

AI小智(按键版)

一、产品介绍

通过X09模组接入小智AI系统，实现AI玩具的语音交互功能，支持播报新闻、唱歌、讲故事、回答问题、控制设备等多样化能力，满足娱乐、生活辅助等多场景智能交互需求。

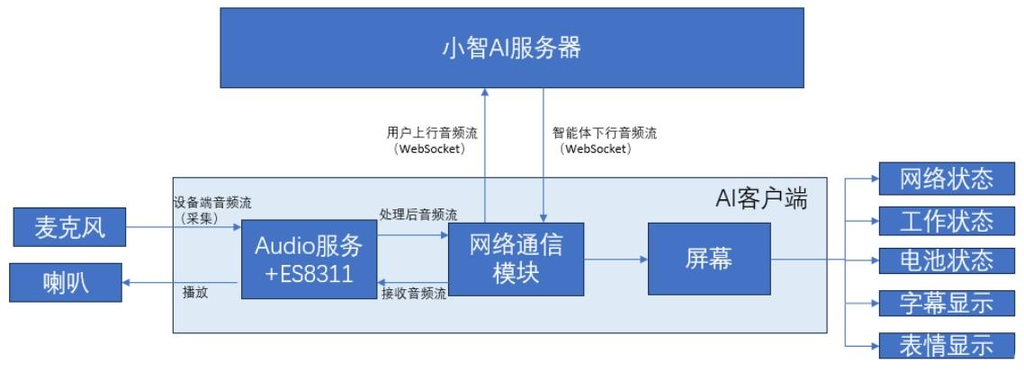

二、系统框图

用户上行数据流

AI客户端通过麦克风采集音频流，经客户端处理后通过WebSocket上传至AI服务端。

用户下行数据流

服务器利用ASR转文字供LLM大模型处理，输出经TTS生成音频流返回客户端，客户端通过喇叭播放。

三、功能说明

1. 按键

• 长按：录音进行对话
• 短按：打断音频播放 或者 连接服务器

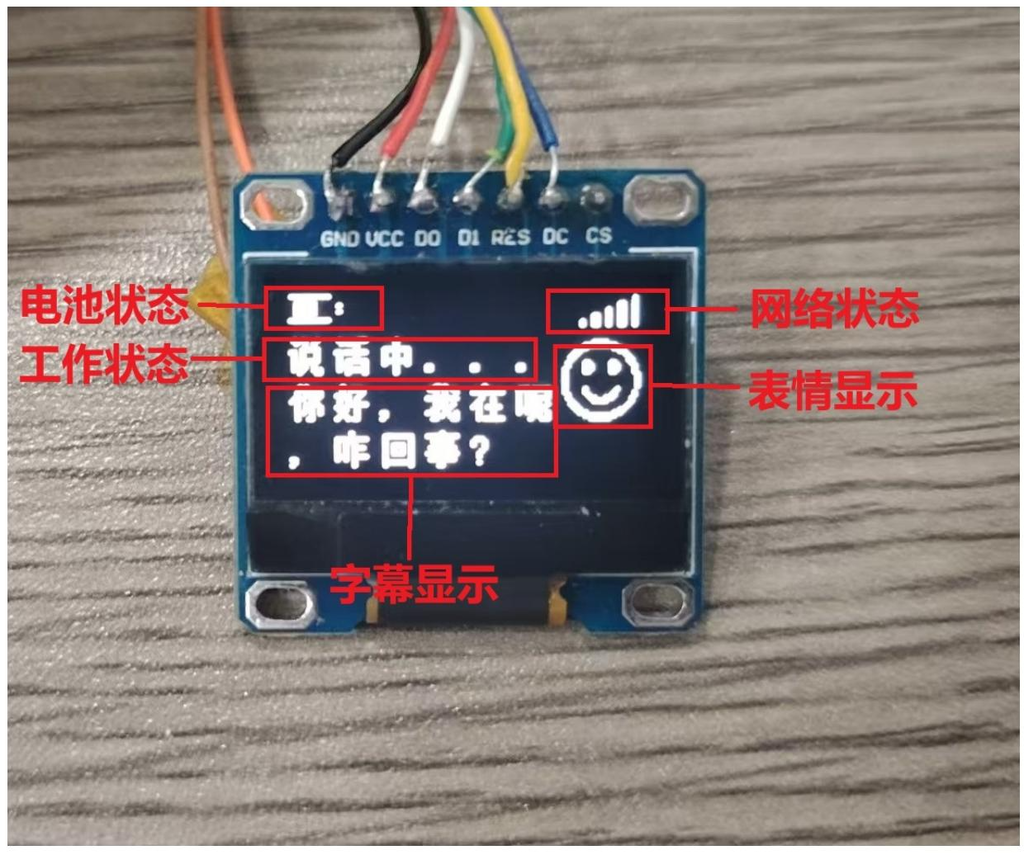

2. SPI屏幕

屏幕通过不同类型的消息更新显示内容，包含三大区域：

• 图标状态栏：显示电量、表情、网络状态
• 工作状态栏：显示网络连接、录音/播放状态
• 字幕显示：显示从AI服务器获取的文字内容

3. AI灯

• 快闪：正在对话
• 熄灭：停止对话

4. 网络灯

• 慢闪：4G网络连接成功
• 快闪：连接服务器中
• 常量：服务器连接成功
• 熄灭：服务器断开连接

5. 音频

• 上行：录音并将录音数据转成opus数据流
• 下行：播放服务器返回的opus数据流

四、使用说明

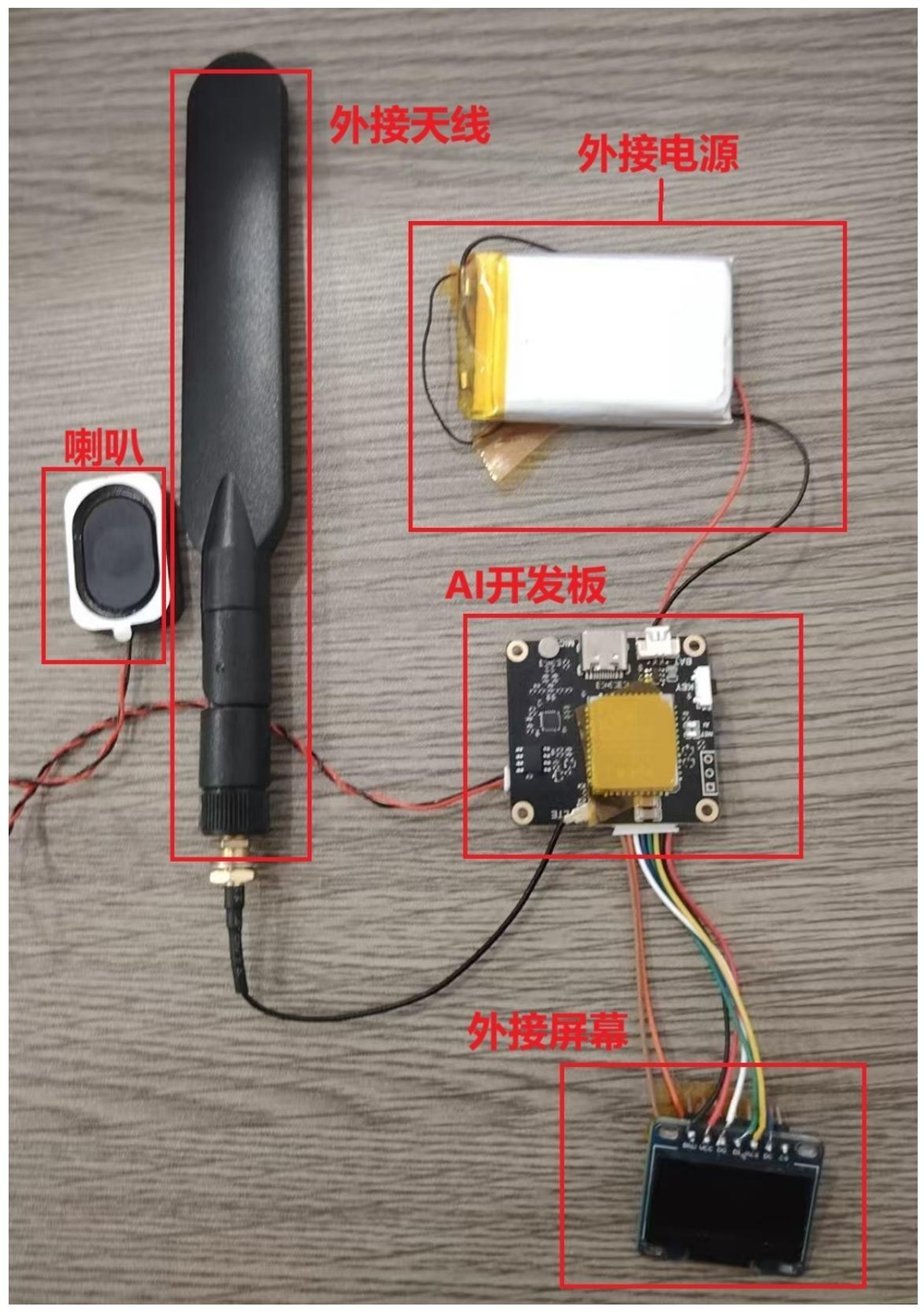

1. 硬件搭建

所需硬件：AI开发板、SPI屏幕、喇叭、外接天线、电池、1.25 2P接线端子（均提供购买链接）

SPI屏幕与LCD底座管脚接线表

SPI屏幕管脚	LCD底座管脚号	功能说明
VCC	1	屏幕供电
LCD_CS	2	屏幕CS片选线
LCD_RESET	3	屏幕RESET
LCD_D1	4	屏幕数据线
LCD_DC	5	屏幕命令/数据选择
LCD_DO	6	屏幕时钟线

2. 固件下载

• 固件1（首选）
• 固件2【固件1无法绑定设备情况下，再用固件2】

自定义开发固件编译命令：.\build.bat YM310_X09S.U62 ai_xiaozhi

3. 连接小智AI服务器

• 登录网址：https://xiaozhi.me/login
• 登录后可新建智能体并配置角色信息
• 角色配置完成后，输入设备码绑定设备，绑定成功后重启设备即可使用

AI小智(唤醒版)

一、产品介绍

在AI小智(按键版)基础上，新增语音唤醒芯片，支持AEC（回声消除）和端侧VAD（语音活动检测），可通过关键词「小智同学」语音唤醒，带来更流畅的AI对话体验。

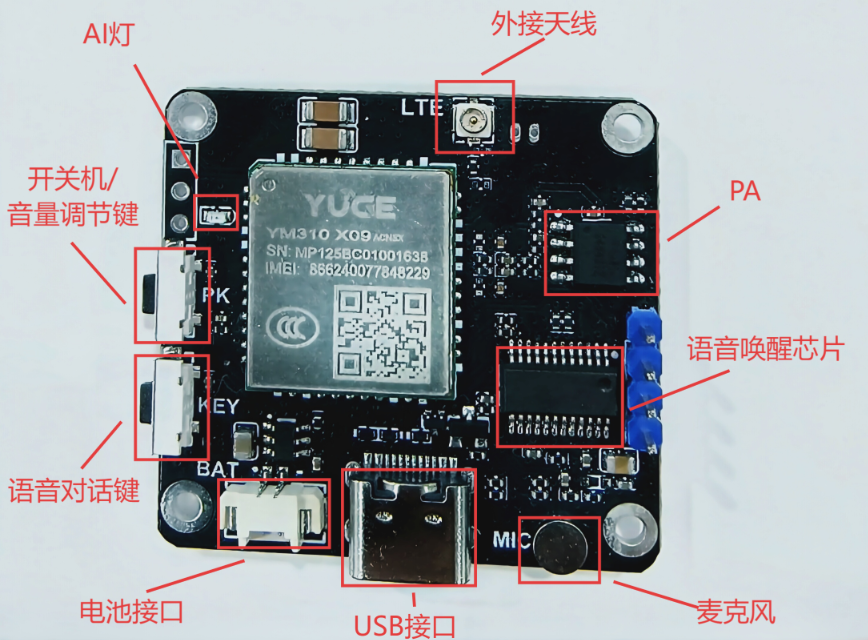

二、硬件功能对比

功能项	AI小智(唤醒版)	AI小智(按键版)
唤醒芯片	支持	不支持
KEY 按键	支持	支持
PK 按键	支持	不支持
LCD	不支持	支持
NET LED	不支持	支持
AI LED	支持	支持

三、功能说明

1. 按键功能

• KEY按键：按下开始录音，再按一下停止录音
• PK按键：长按开关机；短按调节音量

2. AI灯状态

• 常量：IDLE状态，等待说话/指令
• 闪烁：对话过程中
• 熄灭：服务器断开/进入睡眠

3. 音频处理

• 上行：录音并将录音数据转成opus数据流
• 下行：播放服务器返回的opus数据流

4. 唤醒芯片

• 支持关键词「小智同学」唤醒
• 集成codec功能，完成录音和播放处理
• 支持AEC回声消除、端侧VAD语音活动检测

四、使用说明

1. 固件下载与开发

• 编译好的固件：点击获取
• 自定义开发固件编译命令：.\build.bat YM310_X09S.U62 ai_xiaozhi_wakeup

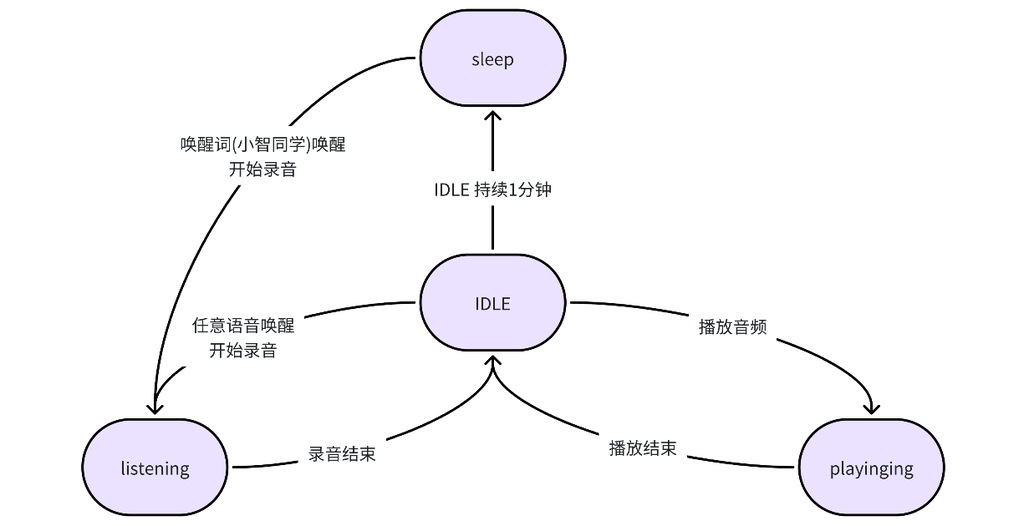

五、唤醒功能（核心）

唤醒流程基于状态机迁移实现，共分三种状态：

• IDLE状态：录音/播放结束后进入，等待指令/说话
• sleep状态：IDLE状态超过60秒自动进入，仅可通过唤醒词「小智同学」触发录音
• 非sleep状态：可通过任意语音唤醒/打断对话，快速开始新对话

六、通用开发指南（全版本适用）

小智AI源码介绍

源码文件	功能说明
xiaozhi_main.c	主要功能代码，串联按键、显示、音频播放等逻辑
xiaozhi_server.c	连接小智服务器，完成音频数据收发
xiaozhi_audio.c	完成录音、播放功能
xiaozhi_vbat.c	电源管理功能
