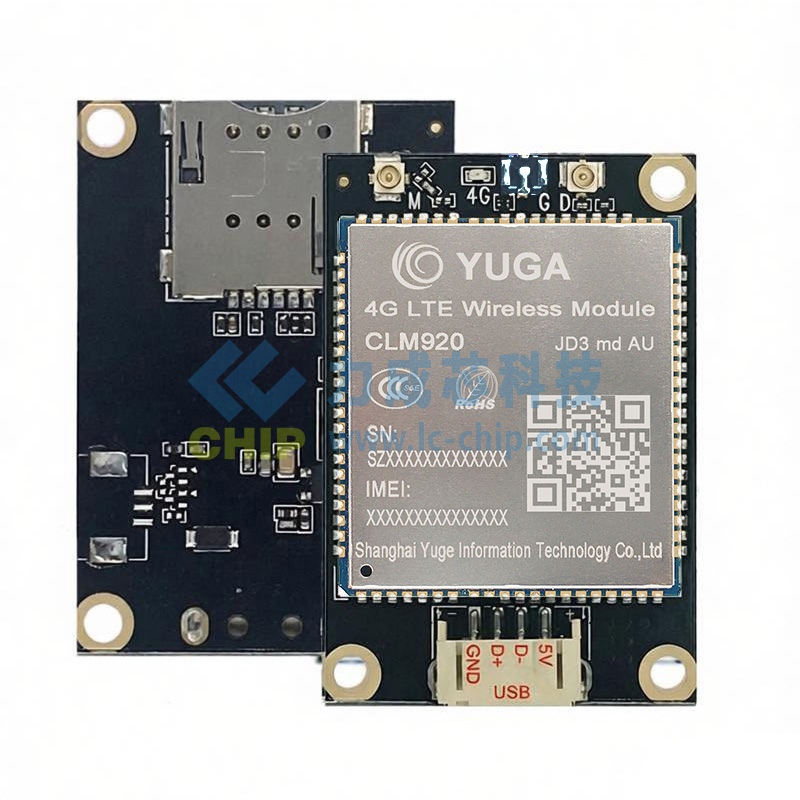

行业底板 CLR970-JD3 4G 模组嵌入板

LCC封装｜Cat.4高速｜全球多区域｜GNSS/分集/语音可选

产品简介

CLR970-JD3 是域格专为 **CLM920-JD3** 系列LTE Cat.4模块设计的工业级4G模组嵌入板，融合JD3高性能与CLR970底板一体化集成优势。模块基于ASR1803平台，支持国内、欧/澳洲、北美、全球、日本多频段，最高150Mbps下行/50Mbps上行速率，内置GNSS多模定位、模拟语音、SDIO_WiFi、以太网MAC扩展功能；底板提供USB/UART双接口、Micro SIM+eSIM双卡槽、5–16V宽压供电、-40℃~+80℃宽温工作，支持RMNET/RNDIS/PPP拨号与丰富网络协议，即插即用，专为商显、工控、CPE、路由器、安防等M2M/IoT设备一站式快速集成开发。

产品优势

专用底板，只搭载CLM920-JD3全系列模块，兼容性最佳
覆盖国内/澳洲/北美/全球/日本全区域频段，全球通用
支持GNSS定位、主集/分集天线、模拟语音扩展
支持SDIO_WiFi与以太网MAC接口，拓展性更强
Micro SIM+eSIM双卡槽，满足多卡与海外场景
USB+UART双接口，开发调试快捷方便
宽电压5–16V、宽温-40℃~+80℃，工业级稳定
支持FOTA远程升级，降低后期维护成本

核心参数

产品型号	CLR970-JD3
专用搭载模块	CLM920-JD3 全型号
结构尺寸	32mm × 47mm
网络标准	LTE Cat.4，3GPP Rel-9
速率	FDD：DL 150Mbps / UL 50Mbps TDD：DL 130Mbps / UL 35Mbps
供电	USB 5V–16V宽压
工作温度	-40℃ ~ +80℃
接口	USB 2.0、UART、Micro SIM+eSIM、主集/分集/GNSS天线、指示灯
拨号方式	RMNET / RNDIS / PPP
协议	TCP/IP/IPv4v6/HTTP/HTTPS/FTP/MQTT
系统支持	Windows / Linux / Android / WinCE
认证	CCC、SRRC、CE、RoHS

模块后缀说明

✅ m = 主集 ✅ d = 分集 ✅ g = GNSS 定位
✅ CN = 国内版 ✅ AU = 欧/澳洲版 ✅ NA = 北美版 ✅ GB = 全球版 ✅ JP = 日本版

CLR970-JD3 可搭载全部型号

完整型号	适用区域	功能配置
CLR970-JD3 CN m	国内	主集
CLR970-JD3 CN md	国内	主集+分集
CLR970-JD3 CN mg	国内	主集+GNSS
CLR970-JD3 CN mdg	国内	主集+分集+GNSS
CLR970-JD3 AU m	欧/澳洲	主集
CLR970-JD3 AU md	欧/澳洲	主集+分集
CLR970-JD3 AU mg	欧/澳洲	主集+GNSS
CLR970-JD3 AU mdg	欧/澳洲	主集+分集+GNSS
CLR970-JD3 NA m	北美	主集
CLR970-JD3 NA md	北美	主集+分集
CLR970-JD3 NA mg	北美	主集+GNSS
CLR970-JD3 NA mdg	北美	主集+分集+GNSS
CLR970-JD3 GB m	全球	主集
CLR970-JD3 GB md	全球	主集+分集
CLR970-JD3 GB mg	全球	主集+GNSS
CLR970-JD3 GB mdg	全球	主集+分集+GNSS
CLR970-JD3 JP m	日本	主集
CLR970-JD3 JP md	日本	主集+分集
CLR970-JD3 JP mg	日本	主集+GNSS
CLR970-JD3 JP mdg	日本	主集+分集+GNSS
