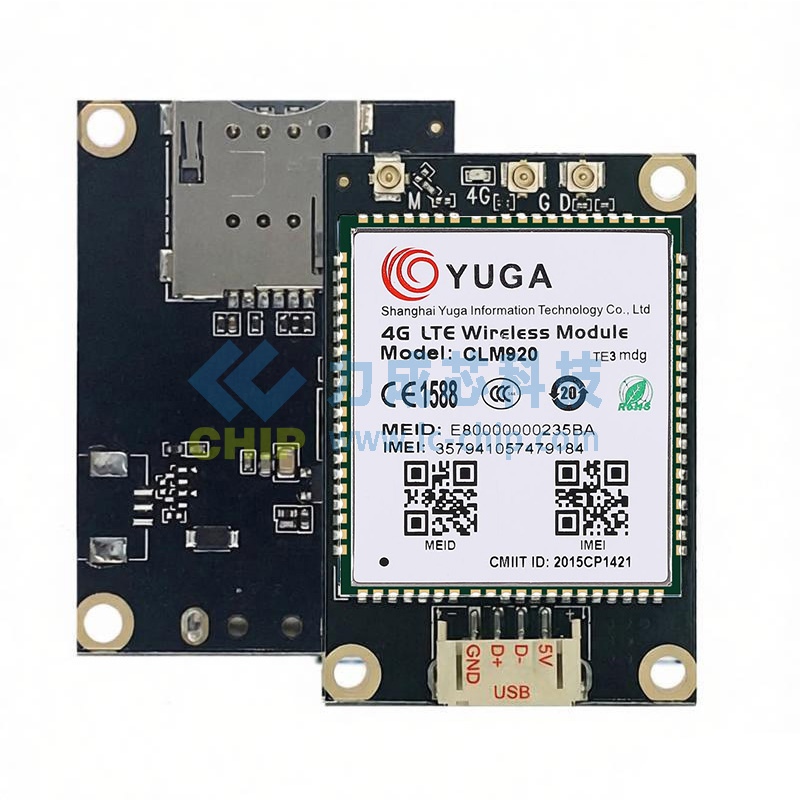

行业底板 CLR970-TE3 4G 模组嵌入板
行业底板 CLR970-TE3 4G 模组嵌入板
LCC封装｜国内+欧洲频段｜Cat.4高速｜GNSS/分集可选
产品简介
CLR970-TE3 是域格专为 **CLM920-TE3** 系列LTE Cat.4模块设计的工业级4G模组嵌入板，核心参数完全匹配TE3规格。模块支持国内+欧洲双频段，采用LCC封装，最高150Mbps下行/50Mbps上行速率，支持主集/分集天线、GNSS定位、GSM/GPRS/EDGE多模兼容；底板提供USB/UART双接口、Micro SIM+eSIM双卡槽、5–16V宽压供电、-40℃~+80℃宽温工作，支持RMNET/RNDIS/PPP拨号与丰富网络协议，即插即用，专为商显、工控、CPE、路由器、安防等M2M/IoT设备一站式快速集成开发。
产品优势
- 专用底板，严格匹配CLM920-TE3核心参数，兼容性最佳
- 支持国内+欧洲双频段，海内外项目通用
- LTE Cat.4高速率，传输更稳定
- 主集/分集天线、GNSS定位可选配置
- 兼容GSM/GPRS/EDGE，网络覆盖更全面
- Micro SIM+eSIM双卡槽，灵活适配多场景
- USB+UART双接口，开发调试便捷
- 宽电压5–16V、宽温-40℃~+80℃，工业级可靠
核心参数
| 产品型号 | CLR970-TE3 |
|---|---|
| 搭载模块 | CLM920-TE3 全型号 |
| 封装尺寸 | 32mm × 47mm |
| 网络标准 | LTE Cat.4，3GPP Rel-9 |
| 速率 | FDD：DL 150Mbps / UL 50Mbps TDD：DL 130Mbps / UL 35Mbps |
| 频段（TE3标准） | FDD-LTE：B1/B3/B5/B7/B8/B20 TDD-LTE：B38/B39/B40/B41 UMTS：B1/B5/B8 GSM：850/900/1800 |
| 供电 | USB 5V–16V宽压 |
| 工作温度 | -40℃ ~ +80℃ |
| 接口 | USB 2.0、UART、Micro SIM+eSIM、主集/分集/GNSS天线、指示灯 |
| 拨号方式 | RMNET / RNDIS / PPP |
| 协议 | TCP/IP/IPv4v6/HTTP/HTTPS/FTP/MQTT |
| 系统支持 | Windows / Linux / Android / WinCE |
| 认证 | CCC、SRRC、RoHS |
模块后缀说明
✅ m = 主集
✅ d = 分集
✅ g = GNSS 定位
✅ d = 分集
✅ g = GNSS 定位
CLR970-TE3 可搭载全部型号
| 完整型号 | 功能配置 |
|---|---|
| CLR970-TE3 m | 主集 |
| CLR970-TE3 md | 主集+分集 |
| CLR970-TE3 mg | 主集+GNSS |
| CLR970-TE3 mdg | 主集+分集+GNSS |
官方资料下载
规格书｜尺寸图｜使用手册｜驱动｜AT指令
