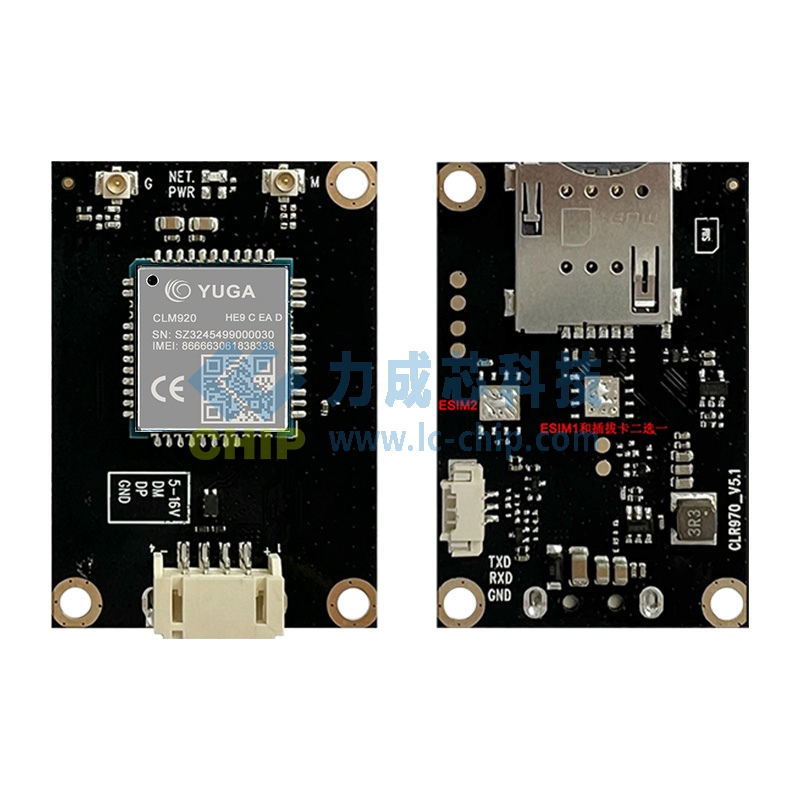

行业底板 CLR970-HE9 4G Cat1 模组嵌入板

适配CLM920 HE9模块｜双SIM设计｜多接口｜工业级宽温

产品简介

CLR970-HE9是一款专为CLM920 HE9系列LTE Cat1模块打造的4G模组嵌入板，搭配ASR1602平台LGA封装模块使用。产品集成USB、UART、GPS等丰富接口，支持Micro SIM与eSIM双卡槽，兼容RNDIS/PPP多种拨号方式，具备DFOTA远程升级能力，体积小巧、性能稳定、性价比突出，广泛应用于FWP、安防等各类物联网终端。

产品优势

适配CLM920 HE9全系列LGA封装4G Cat1模块
同时支持USB 2.0与多路UART接口，对接设备灵活
支持有源GPS天线，定位功能稳定可靠
配备双SIM卡槽，支持Micro SIM + eSIM组合使用
兼容RNDIS、PPP拨号方式，适配多系统平台
支持DFOTA远程固件升级，降低运维成本
工业级设计，宽温运行，环境适应性强
板载状态指示灯，设备运行状态直观可见

硬件参数

产品型号	CLR970-HE9
适配模块	CLM920 HE 系列 LTE Cat1 LGA模块
板体尺寸	32mm×47mm
网络速率	LTE FDD：10Mbps(DL)/5Mbps(UL)；LTE TDD：8.96Mbps(DL)/3.1Mbps(UL)
供电电压	5~16V
SIM卡配置	双Micro SIM，预留eSIM接口
扩展接口	USB2.0、UART、GPS天线接口
拨号方式	RNDIS / PPP
网络协议	TCP/IP、IPV4V6、HTTP、HTTPS、FTP、MQTT
指示灯	NET网络指示灯
升级方式	支持DFOTA远程升级
工作温度	-35℃ ~ 75℃
适配系统	Windows、Linux、Android
AT指令	兼容3GPP TS27.007标准指令集

模块型号命名规则

CLR970 HE9 命名规则：
第一位C：4G模块统一前缀
第二位L：代表4G LTE制式
第三~六位：模块系列型号
第八位H：采用ASR1602主控平台
第九位E：海外频段版本
第十位9：LGA封装形式
第十二位：RAM+Flash规格（C=4+2，S=4+4）
第十四~十五位：频段区域（EA=亚太，EU=欧洲+澳洲，NA=北美）
第十七位：SIM卡类型（S=单SIM，D=双SIM）

CLR970 HE9 全系列型号

完整型号	频段区域	核心频段
CLR970 HE9 C EA S	亚太版	B1/B3/B5/B7/B8/B20
CLR970 HE9 C EA D	亚太版	B1/B3/B5/B7/B8/B20
CLR970 HE9 S EA S	亚太版	B1/B3/B5/B7/B8/B20
CLR970 HE9 S EA D	亚太版	B1/B3/B5/B7/B8/B20
CLR970 HE9 C EU S	欧洲+澳洲版	B1/B3/B5/B7/B8/B28
CLR970 HE9 C EU D	欧洲+澳洲版	B1/B3/B5/B7/B28
CLR970 HE9 S EU S	欧洲+澳洲版	B1/B3/B5/B7/B8/B28
CLR970 HE9 S EU D	欧洲+澳洲版	B1/B3/B5/B7/B8/B28
CLR970 HE9 C NA S	北美版	B2/B4/B5/B12/B13/B17/B66
CLR970 HE9 C NA D	北美版	B2/B4/B5/B12/B13/B17/B66
CLR970 HE9 S NA S	北美版	B2/B4/B5/B12/B17/B66
CLR970 HE9 S NA D	北美版	B2/B4/B5/B12/B13/B17/B66
